Flache Hierarchien sorgen für kurze Wege zum richtigen Ansprechpartner
Es spielt keine Rolle, in welcher Branche Sie tätig sind. Wir arbeiten lösungsorientiert mit Kunden aus verschiedensten Branchen
Jahrelange Erfahrung sorgt für umfangreiches Know-How. Ihr Problem ist unsere Herausforderung!
Sie suchen einen erfahrenen Stanzteile Hersteller für kundenspezifische Metallbauteile? Die Vogelsang Umformtechnik GmbH fertigt seit 1949 Stanzteile und Präzisionsstanzteile in Serie: von der Zeichnung über den eigenen Werkzeugbau bis zur Serienfertigung, alles aus einer Hand und Made in Germany.
Wir verarbeiten Stahl, Edelstahl, Aluminium, Kupfer, Messing und Federstahl in Materialstärken von 0,2 bis 6 mm, typisch in Serien von 5.000 bis 500.000 Stück.
Senden Sie uns Ihre Bauteildaten. Wir prüfen die technische Machbarkeit und die Möglichkeiten für eine wirtschaftliche Serienfertigung.
Als Stanzteile Hersteller fertigt Vogelsang Metallbauteile nach Ihren Vorgaben statt Teile aus dem Standard-Sortiment. Neben Stanzteilen gehören Stanz- und Biegeteile, Biegeteile, Pressteile und Ziehteile in unterschiedlichen Formen zu unserem Spektrum.
Beispiele finden Sie in unserer Produktgalerie.
Häufig gefertigte Bauteile:
Bei Präzisionsstanzteilen stehen Maßhaltigkeit und Wiederholgenauigkeit im Mittelpunkt. Spätere Montage und Belastung berücksichtigen wir schon in der Entwicklung.
Gerne prüfen wir Ihre Zeichnung hinsichtlich Werkstoff, Herstellbarkeit und geeigneter Stanz- und Umformprozesse.
Halterungen positionieren Komponenten, Laschen befestigen, Klemmen verbinden oder fixieren. Mehrere Funktionen lassen sich in einem Bauteil kombinieren, etwa Bohrungen, Biegungen und Befestigungspunkte.
Wir prüfen neue Entwicklungen ebenso wie bestehende Serienteile und fertigen nach Ihren technischen Anforderungen.
Die Wahl des Werkstoffs bestimmt Eigenschaften, Kosten und Qualität eines Stanzteils. Vogelsang verarbeitet unterschiedliche Stahlqualitäten, Warmband und Kaltband sowie Federstahl, auch rostfrei.
Edelstahl eignet sich je nach Güte für Anwendungen mit hohen Anforderungen an die Korrosionsbeständigkeit, etwa in chemisch belasteten Umgebungen.
Edelstahlstanzteile sind langlebig, hygienisch und benötigen je nach Güte keinen zusätzlichen Oberflächenschutz. Im Stanzprozess berücksichtigen wir Festigkeit, Kaltverfestigung und Rückfederung und stimmen das Werkzeug auf Güte und Dicke des Materials ab.
Aluminium ist leicht und korrosionsbeständig. Kupfer hat eine hohe elektrische Leitfähigkeit und eignet sich wie Messing für Elektroindustrie, Fahrzeugelektrik und Verbindungstechnik.
Unser Ziel ist ein ausgewogenes Preis-Leistungsverhältnis aus Werkstoff, Bauteil und Serie.
Die erreichbaren Toleranzen hängen von Werkstoff, Materialstärke, Geometrie und Werkzeug ab. Normen wie die DIN 6930 geben Allgemeintoleranzen vor, maßgeblich sind aber Ihre Zeichnungsvorgaben. Gerade bei hohen Ansprüchen an die Maßhaltigkeit prüfen wir die Machbarkeit vor dem Werkzeugbau.
Senden Sie uns Ihre Bauteildaten. Wir prüfen Werkstoff, Geometrie, Toleranzen und Herstellbarkeit.
Die Wirtschaftlichkeit eines Stanzteils entsteht schon in der Konstruktion. Mit Hilfe moderner 3D-CAD/CAM-Systeme prüfen wir Werkstoff, Geometrie und Stückzahl, bevor das Werkzeug gebaut wird.
Unter geeigneten Voraussetzungen ist ein Stanzteil eine wirtschaftliche Alternative zu einem gefrästen oder gegossenen Bauteil.

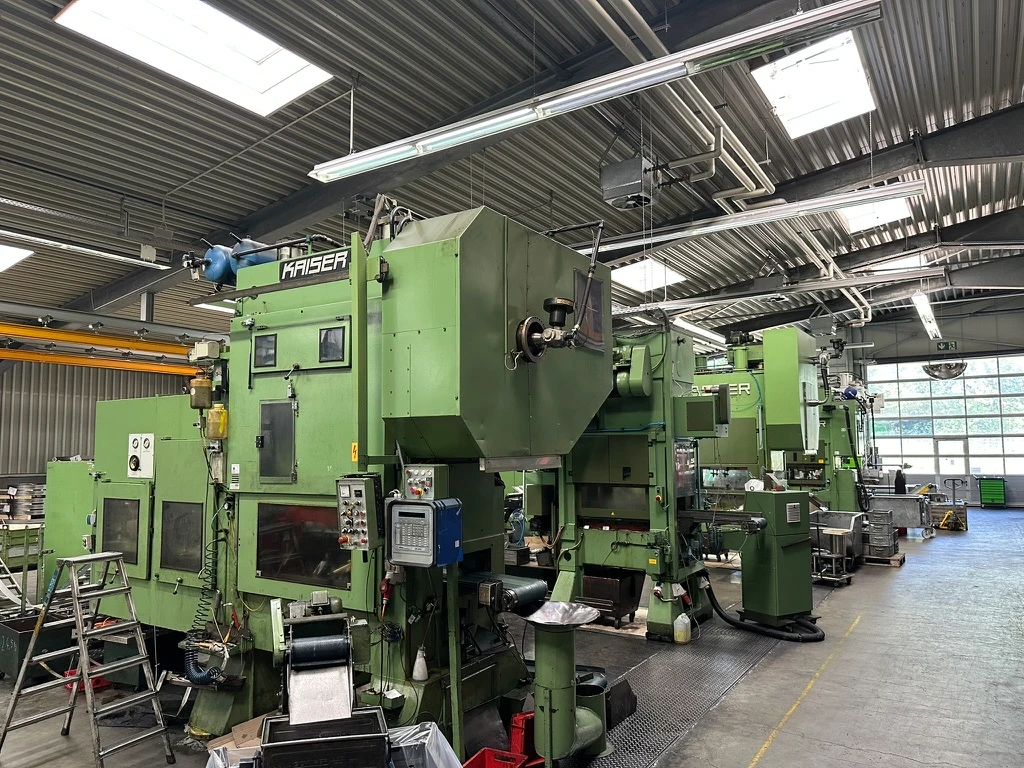

Gefertigt wird auf Stanzautomaten mit 80 bis 250 Tonnen Presskraft, Bandbreiten bis 500 mm und Blechstärken von 0,2 bis 6 mm. Welche Stanzpresse zum Einsatz kommt, richtet sich nach Bauteil und Stückzahl.
Bei größeren Serien verteilen sich die Werkzeugkosten auf viele Teile.

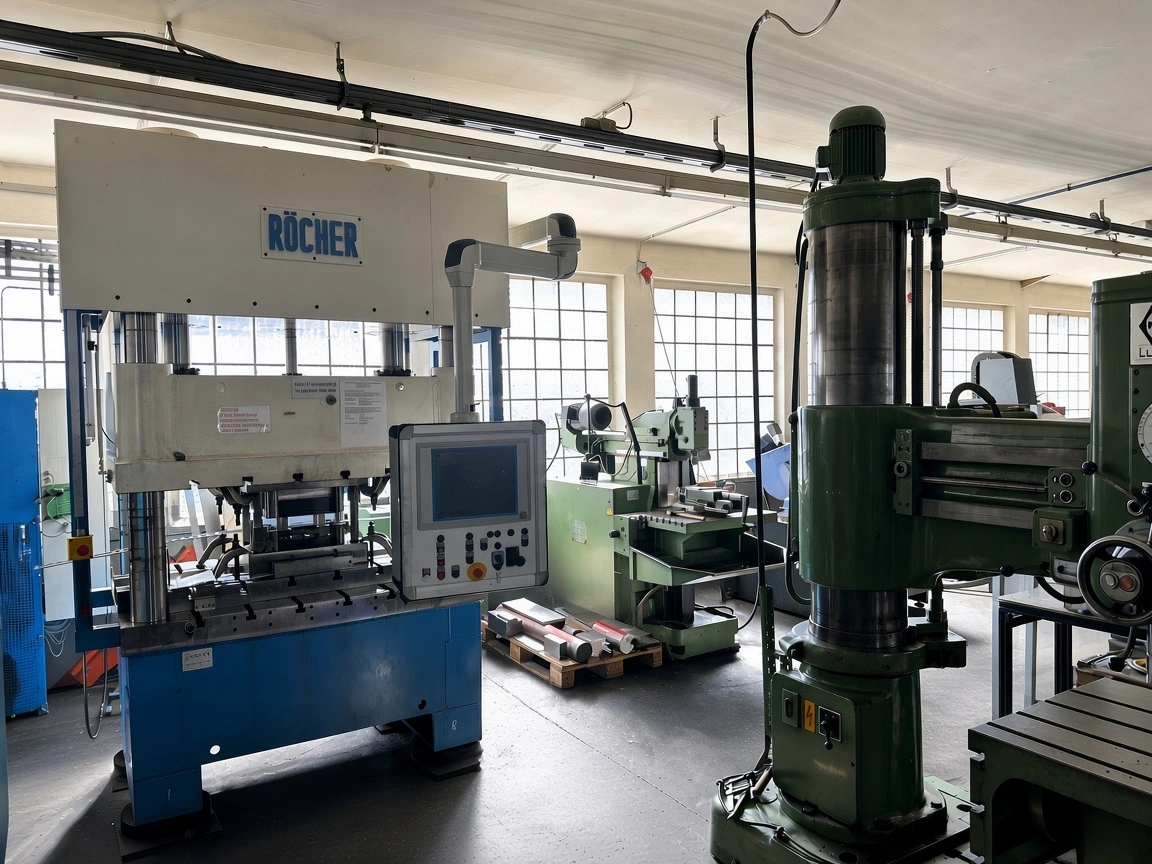

Werkzeuge entwickeln, konstruieren und fertigen wir vollständig im eigenen Haus, inklusive Änderung, Wartung und Reparatur. Ein Stanzwerkzeug besteht im Kern aus Stempel und Matrize. Je nach Bauteil kommen Folgeverbundwerkzeuge infrage, die Biegen, Prägen oder Umformen integrieren.
Einfache Änderungen, etwa an einem Lochdurchmesser, sind teilweise innerhalb einer Woche umgesetzt. Mehr zu unseren Maschinen: Stanztechnik.
Gerade bei hohen Stückzahlen zeigt sich die Effizienz des Stanzens. Typisch sind 5.000 bis 500.000 Stück, auch Millionen sind möglich. Unter etwa 1.000 Stück lohnt ein eigenes Werkzeug meist nicht, eine feste Mindestmenge gibt es aber nicht.
Die Durchlaufzeit liegt meist bei vier bis zehn Wochen. Losgröße und Abrufe stimmen wir auf Ihre Produktionsplanung ab.
Wir unterstützen Sie bei der technischen und wirtschaftlichen Bewertung Ihres Stanzteils.
Viele Stanzteile brauchen weitere Bearbeitung, bevor sie verbaut werden. Wir übernehmen Bohren, Gewindeschneiden und Gewindeformen, Trovalisieren, Gleitschleifen, Reinigung und Entfettung. Beschichtungen und Oberflächenschutz organisieren wir über qualifizierte Partner.
Durch Vernieten, Taumelnieten, Verpressen, Verschweißen und Montage liefern wir auf Wunsch montagefertige Komponenten. Für Ihren Einkauf heißt das: weniger Schnittstellen zwischen verschiedenen Dienstleistern.
Bei wiederkehrenden Serien zählen neben dem Stückpreis zuverlässige Abläufe und direkte Kommunikation. Wir beliefern Kunden in Deutschland und Europa, betreuen Serienwerkzeuge über ihre gesamte Laufzeit und stimmen Änderungen direkt mit der Fertigung ab.
Wir prüfen die passende Fertigungslösung für Ihre Anforderungen.

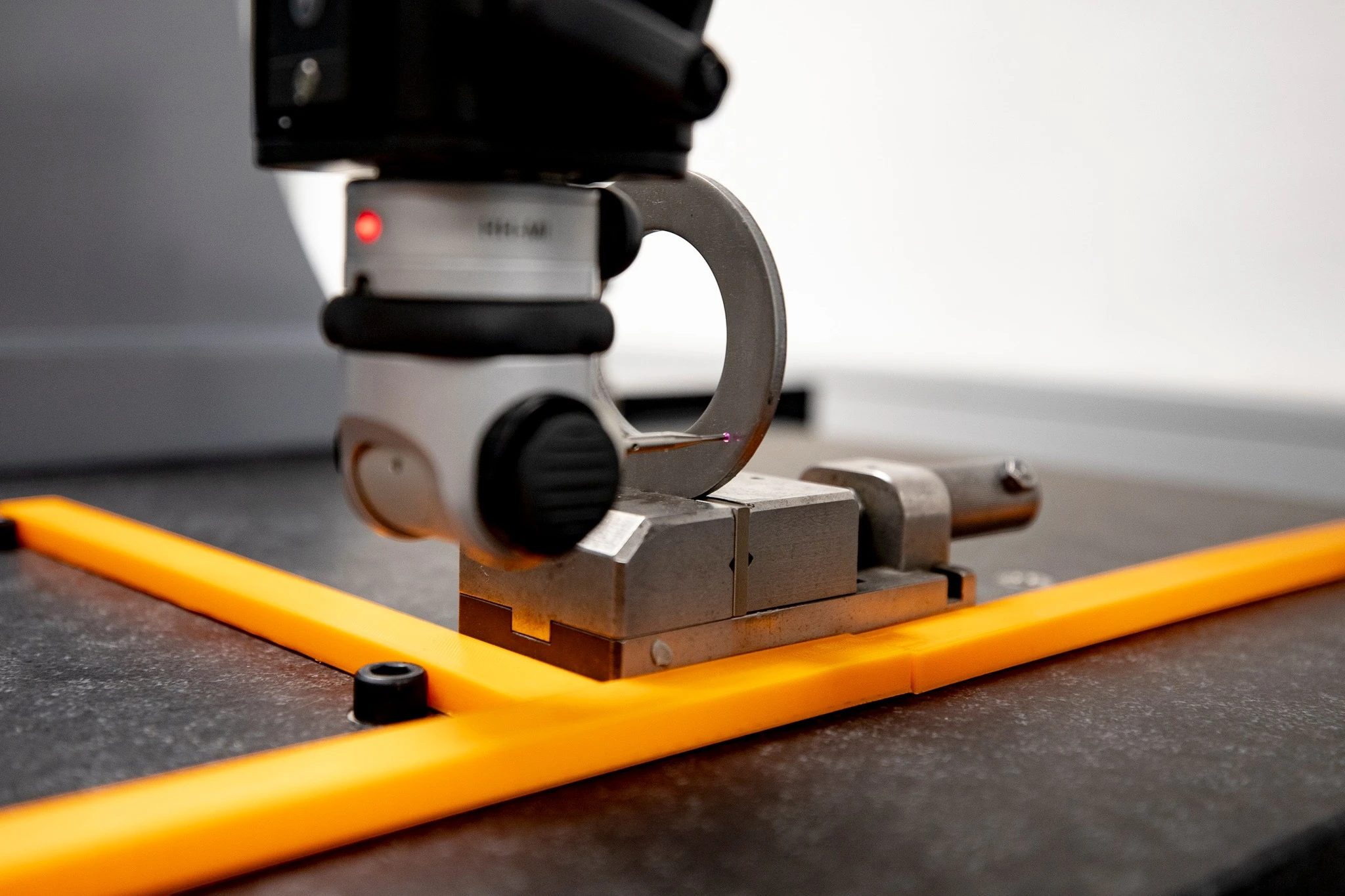

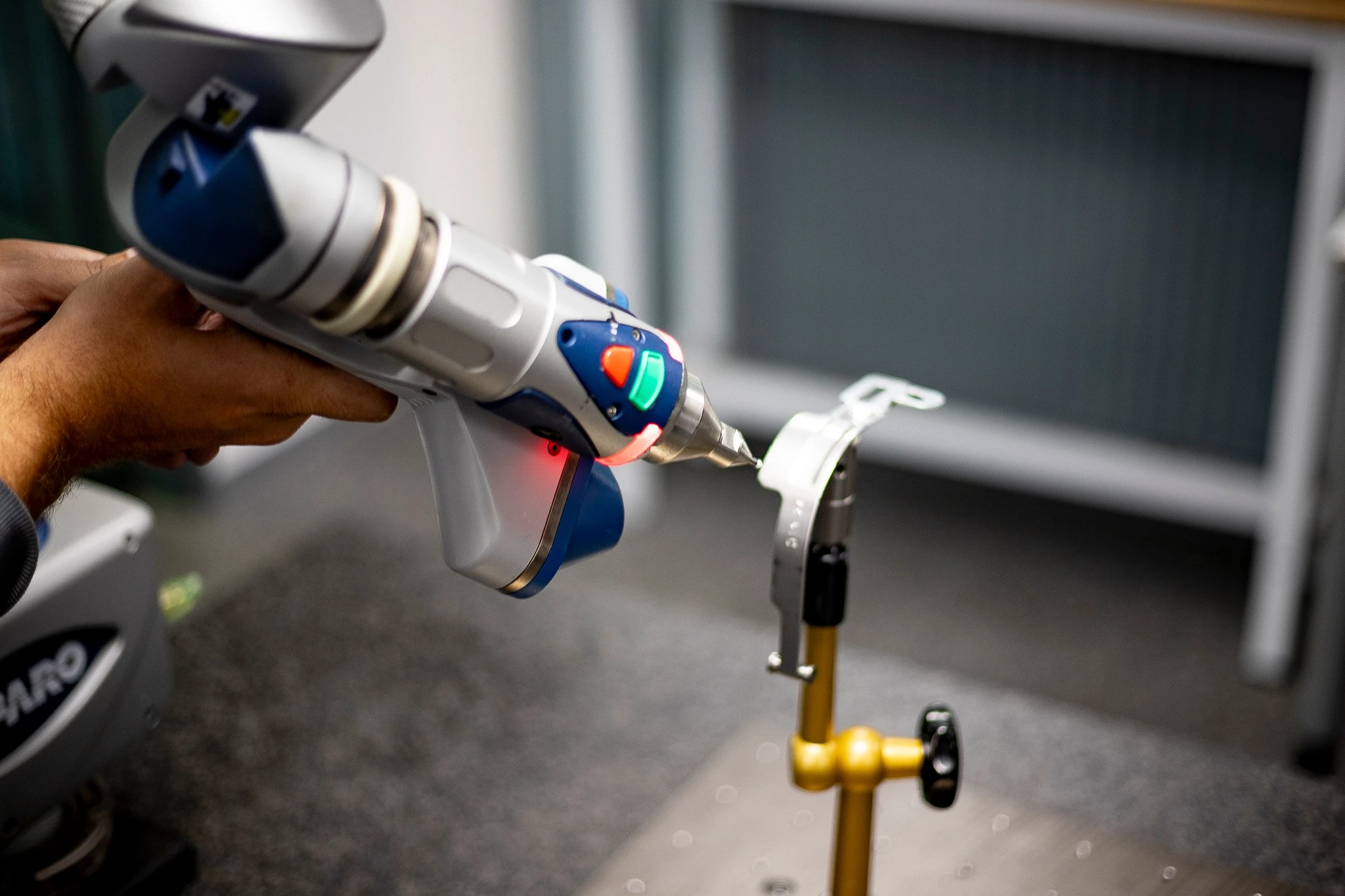

Ein Schwerpunkt liegt im Bereich der Automobilindustrie, dazu kommen viele weitere Branchen. Die Qualität überwachen wir während der laufenden Fertigung mit SPC, optischen Messsystemen und computergestützten Prüfverfahren sowie Presskraft- und Werkzeugüberwachung.
Insbesondere die IATF 16949 ist für Unternehmen der Automobilindustrie ein relevantes Kriterium bei der Auswahl eines Herstellers für Stanzteile.
Für die Automobil- und Zulieferindustrie fertigen wir Halterungen, Winkel, Laschen und Klemmen, auch im Umfeld von Karosserieteilen. Für Elektroindustrie und Fahrzeugelektrik verarbeiten wir unter anderem Kupfer und Messing.
Außerdem fertigen wir für Beschlagtechnik, Fenstertechnik, Armaturen- und Pumpenindustrie, Verbindungstechnik, Heiz- und Sicherheitstechnik, Möbelindustrie, Haushaltsgeräte und Bauindustrie. Jedes Projekt stimmen wir auf Funktion, Werkstoff und Serienmenge ab.
Für Kunststoff- und Hybridteile arbeiten wir mit unserem Partner Hesener GmbH zusammen.
Senden Sie uns per E-Mail, Telefon oder Kontaktformular Ihre Zeichnung mit Werkstoff, Stückzahl und besonderen Anforderungen. Wir prüfen Herstellbarkeit und Werkzeugkonzept und melden uns mit einer Einschätzung.
Wir fertigen unter anderem Halter, Winkel, Laschen, Kappen, Hülsen, Klemmen und weitere kundenspezifische Metallbauteile. Die Herstellbarkeit wird anhand Ihrer technischen Anforderungen geprüft.
Vogelsang verarbeitet Stahl, Edelstahl, Warmband, Kaltband, Federstahl, rostfreien Federstahl, Aluminium, Kupfer und Messing. Die Materialstärken liegen zwischen 0,2 und 6 mm.
Die erreichbaren Toleranzen hängen von Werkstoff, Materialstärke, Geometrie und Werkzeugauslegung ab. Eine konkrete Bewertung erfolgt anhand Ihrer Zeichnung.
Typische Serien liegen zwischen 5.000 und 500.000 Stück. Auch Millionenstückzahlen sind möglich. Unter etwa 1.000 Stück ist ein neues Stanzwerkzeug meist weniger wirtschaftlich. Eine feste Mindestmenge besteht nicht.
Die projektabhängige Durchlaufzeit beträgt häufig vier bis zehn Wochen. Bei neuen Werkzeugen kann die Entwicklungs- und Fertigungszeit je nach Komplexität mehrere Wochen bis einige Monate betragen.
Ja. Die Werkzeuge werden vollständig im eigenen Haus entwickelt und gefertigt. Darüber hinaus übernehmen wir verschiedene Bearbeitungs- und Montageschritte bis zur fertigen Baugruppe.
Unter geeigneten Voraussetzungen ja. Entscheidend sind Geometrie, Werkstoff, Werkzeugaufwand und Stückzahl. Wir prüfen die Möglichkeiten anhand Ihrer technischen Unterlagen.
Hilfreich sind eine technische Zeichnung oder CAD-Daten, Werkstoff und Materialstärke, die geplante Stückzahl sowie besondere Anforderungen an Toleranzen, Oberflächen oder Weiterbearbeitung.
Gehen Sie bei der Herstellersuche systematisch vor. Wichtige Auswahlkriterien sind Qualitätsmanagement und Zertifizierungen wie IATF 16949 und ISO 9001, ein eigener Werkzeugbau, Werkstoffkompetenz und ein Maschinenpark, der zu Ihrem Bauteil passt. Lieferanten mit integriertem Werkzeugbau reagieren schneller auf Designänderungen. Prüfen Sie außerdem, ob der Hersteller Ihre Losgrößen abdecken und mit Ihrem Bedarf wachsen kann. Deutschland verfügt über eine starke, mittelständisch geprägte Zuliefererstruktur für Stanzteile, zu der auch Vogelsang gehört.
Die wirtschaftlichste Fertigung hängt stark von der Jahresmenge und dem Bauteil ab. Bei kleinen Mengen fallen die Werkzeugkosten stärker ins Gewicht, bei hohen Stückzahlen verteilen sie sich auf viele Teile. Wir planen Produktion, Losgrößen und Abrufe deshalb gemeinsam mit Ihnen und berücksichtigen, wie sich Ihr Bedarf in den kommenden Jahren entwickelt.

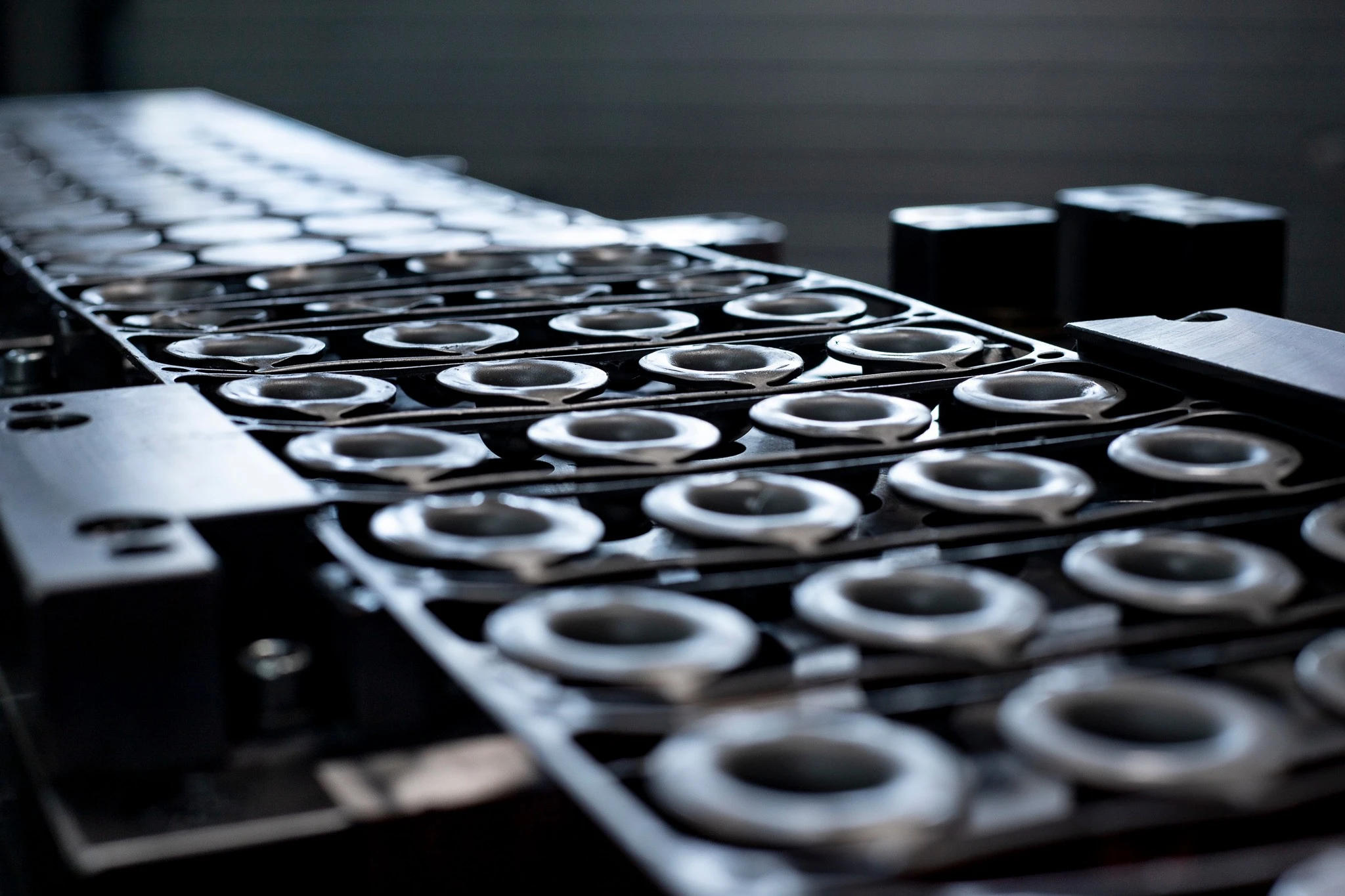

Ein Stanzteil wird aus dem Blech ausgeschnitten oder gelocht. Bei Stanzbiegeteilen kommen Biege- oder Umformschritte hinzu, oft im selben Werkzeug. Mit Folgeverbundwerkzeugen lassen sich Schneiden, Biegen und Prägen in einem Durchlauf kombinieren. So entstehen Metallteile mit hoher Präzision in wenigen Arbeitsgängen. Ob ein Bauteil als reines Stanzteil oder als Stanzbiegeteil gefertigt wird, ergibt sich aus Ihrer Zeichnung.

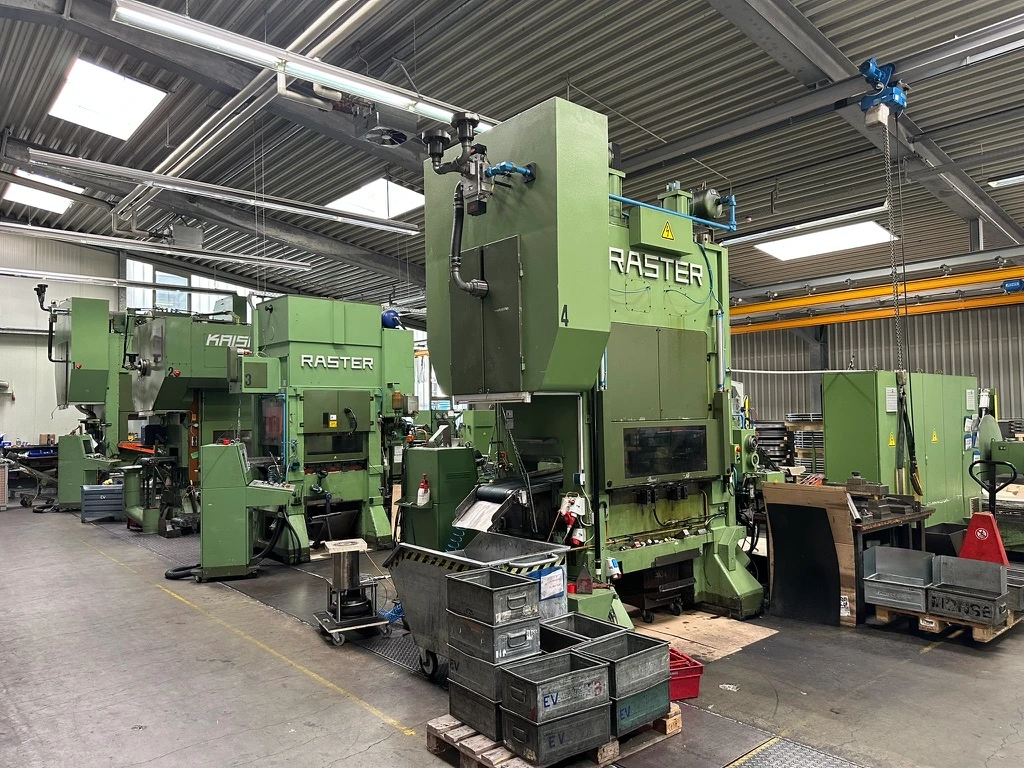

In unserer Produktion arbeiten Stanzautomaten mit 80 bis 250 Tonnen Presskraft und einer Bandbreite bis 500 mm. Für ergänzende Prozesse stehen Exzenterpressen bis 150 Tonnen und Hydraulikpressen bis 100 Tonnen zur Verfügung. Automatische Presskraftüberwachung und Werkzeugüberwachungssysteme sichern die Qualität in der Serie.
Nach Ihrer Anfrage prüfen wir die Herstellbarkeit und erstellen ein Angebot mit Werkzeugkosten, Stückpreis und Zeitplan. Nach Freigabe bauen wir das Werkzeug, liefern Erstmuster und starten die Serie. Unsere Kompetenz liegt in der Verbindung von Entwicklung, Werkzeugbau und Fertigung. Die Anforderungen unserer Kunden fließen von Anfang an in die Lösung ein, damit Ihre Produkte am Markt bestehen.
Schicken Sie uns eine Nachricht über das Kontaktformular, eine E-Mail an info@vogelsang-ut.de oder rufen Sie uns an unter +49 (0) 2357 17148-0. Hängen Sie Ihre Zeichnung oder CAD-Daten an und nennen Sie Werkstoff, Stückzahl und Ihren Wunschtermin. Wir melden uns mit einer technischen Einschätzung.
Sie planen ein neues Stanzteil, möchten einen bestehenden Lieferanten ablösen oder einen Serienprozess technisch neu bewerten? Senden Sie uns Ihre Zeichnung, Ihren Datensatz, die Materialvorgabe oder Ihre technischen Anforderungen.
Wir prüfen gemeinsam Herstellbarkeit, Werkstoff, Presskraft, Werkzeugkonzept, Stanz- und Umformprozesse, Weiterverarbeitung und Qualitätssicherung. So erhalten Sie eine fundierte Einschätzung für die wirtschaftliche Umsetzung Ihrer Serienfertigung.
