Stanztechnik für präzise Serienbauteile – von der Entwicklung bis zur Fertigung

Wenn Metallteile in Serie entstehen sollen, müssen Bauteilgeometrie, Werkstoff, Werkzeug, Maschine und Qualitätssicherung von Anfang an zusammenpassen. Genau darauf ist die Stanztechnik der Vogelsang Umformtechnik GmbH ausgerichtet. Seit der Gründung im Jahr 1949 entwickeln und fertigen wir in Herscheid, Deutschland, kundenspezifische Stanzteile, Pressteile, Ziehteile und Biegeteile für industrielle Anwendungen. Unsere Kompetenz reicht von der frühen Herstellbarkeitsanalyse über 3D-CAD/CAM und den eigenen Werkzeugbau bis zur Serienfertigung und Weiterverarbeitung.

Für die Stanztechnik stehen Stanzautomaten mit 80 bis 250 Tonnen Presskraft zur Verfügung. Verarbeitet werden Bandbreiten bis 500 mm und Materialstärken von 0,2 bis 6 mm. Ergänzend kommen Exzenterpressen bis 150 Tonnen und Hydraulikpressen bis 100 Tonnen zum Einsatz. Die Verbindung aus eigener Werkzeugfertigung, moderner Metallverarbeitung, Prozessüberwachung und Qualitätsprüfung schafft die Grundlage für reproduzierbare Metallstanzteile und langfristig stabile Serienprozesse.

Unsere technischen Eckdaten:

• Stanzautomaten mit 80–250 t Presskraft
• Bandbreiten bis 500 mm
• Materialstärken von 0,2–6 mm
• Exzenterpressen bis 150 t
• Hydraulikpressen bis 100 t
• eigener Werkzeugbau
• IATF 16949:2016 zertifizierte Prozesse

Als Stanztechnik Hersteller verstehen wir uns nicht nur als Lieferant einzelner Teile. Wir begleiten Projekte technisch von der Bauteilidee bis zum fertigen Produkt und stimmen die erforderlichen Dienstleistungen auf Werkstoff, Geometrie, Stückzahl und Weiterverarbeitung ab. So entsteht ein Fertigungskonzept, das Präzision, Effizienz und wirtschaftliche Serienfähigkeit miteinander verbindet.

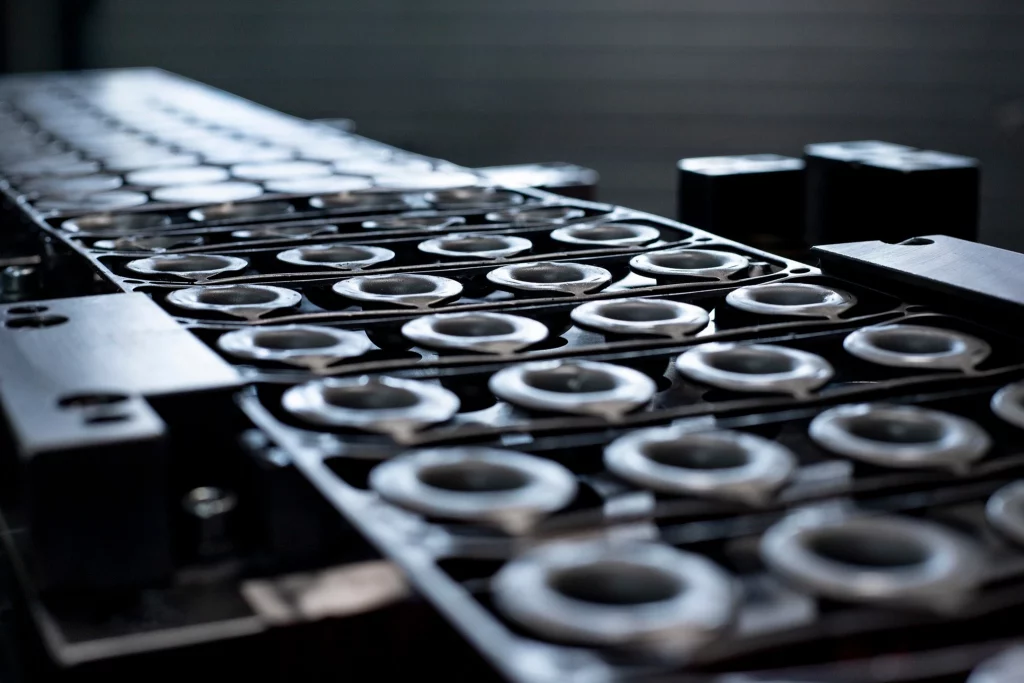

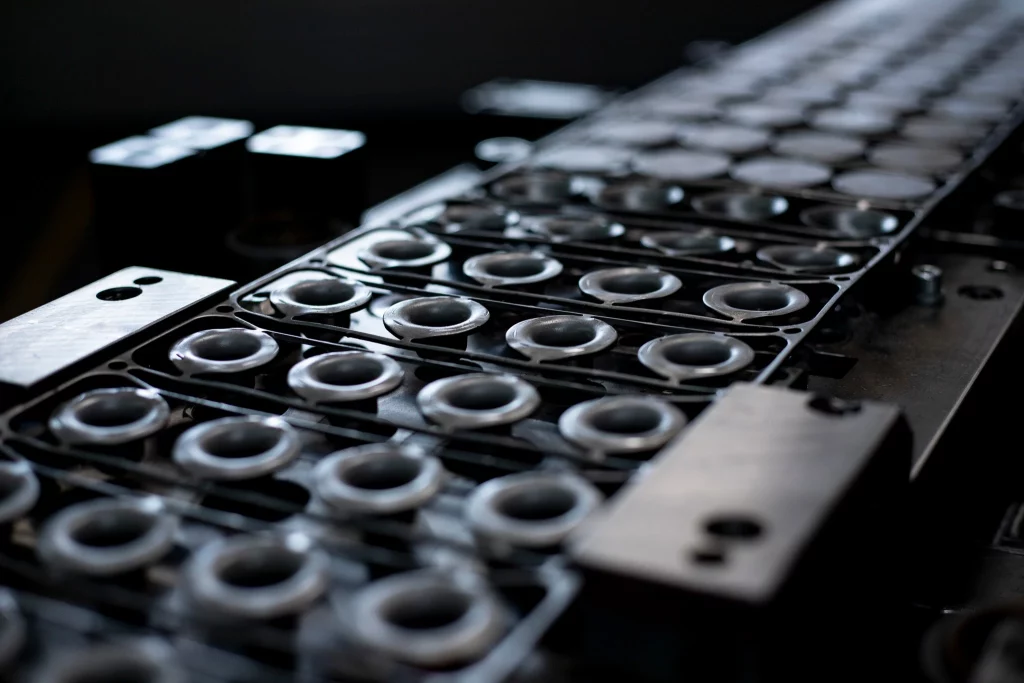

Je nach Werkzeugkonzept können mehrere Bearbeitungsoperationen innerhalb eines Fertigungsablaufs kombiniert werden. Verbundwerkzeuge können beispielsweise mehrere Schneidvorgänge ausführen. Auch kombinierte Stanz- und Umformoperationen sind möglich, wenn Bauteil und Werkzeugkonzept entsprechend ausgelegt werden.

Ob ein Verbundwerkzeug, Schnittwerkzeug oder eine andere Werkzeugausführung für ein konkretes Projekt sinnvoll ist, bewerten wir anhand von:

• Bauteilgeometrie
• Werkstoff
• Materialstärke
• geplanten Stückzahlen
• Umformanforderungen
• geforderten Toleranzen
• nachfolgenden Bearbeitungsschritten

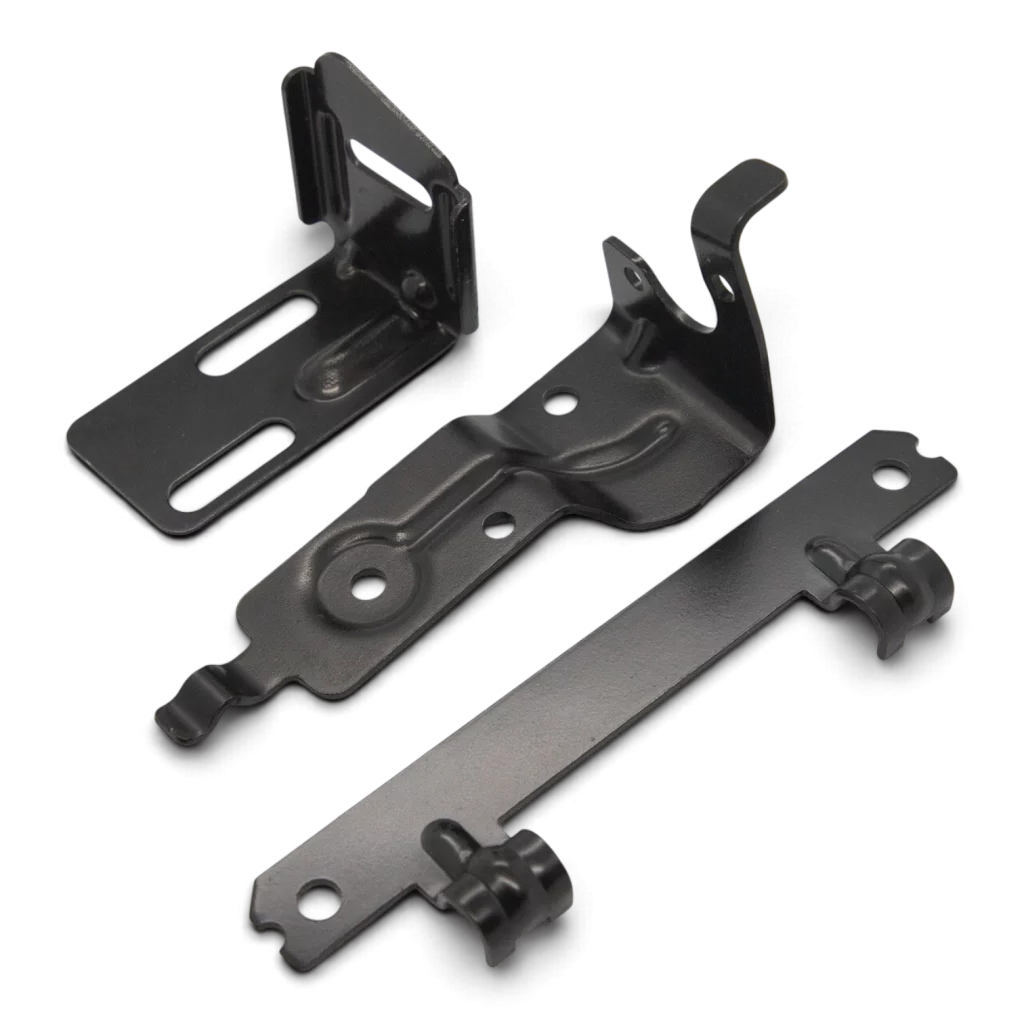

Unsere Stanztechnik ist auf kundenspezifische Produkte ausgerichtet. Im Mittelpunkt stehen keine standardisierten Teile, sondern die technisch und wirtschaftlich passende Lösung für die jeweilige Serienanwendung.

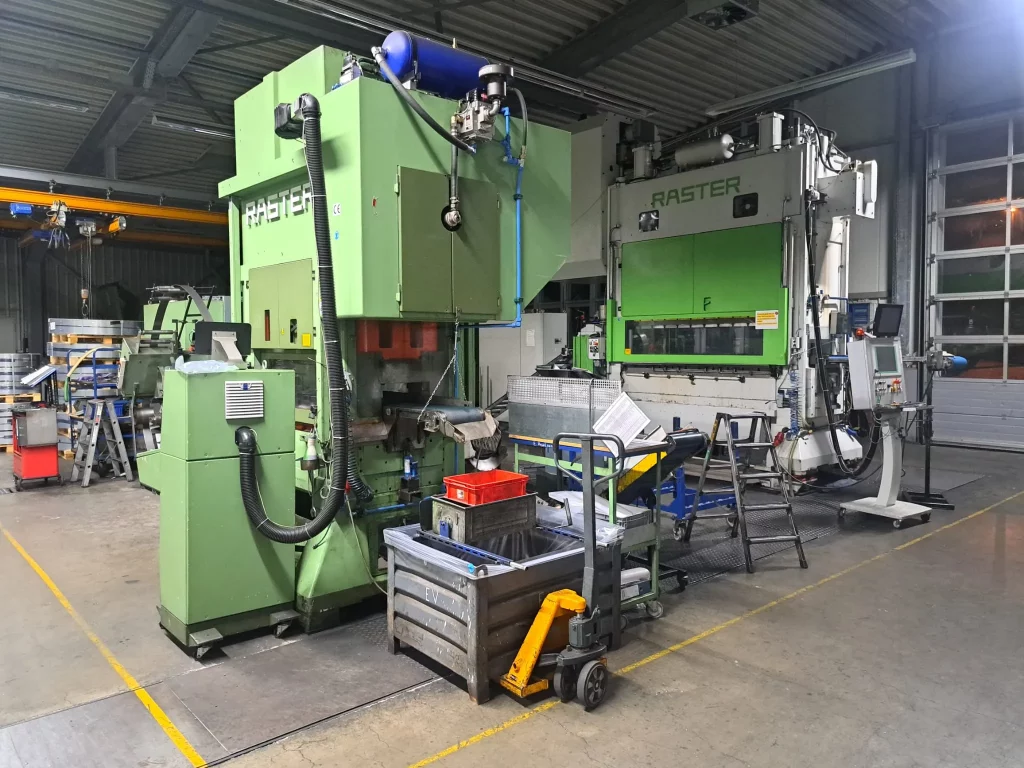

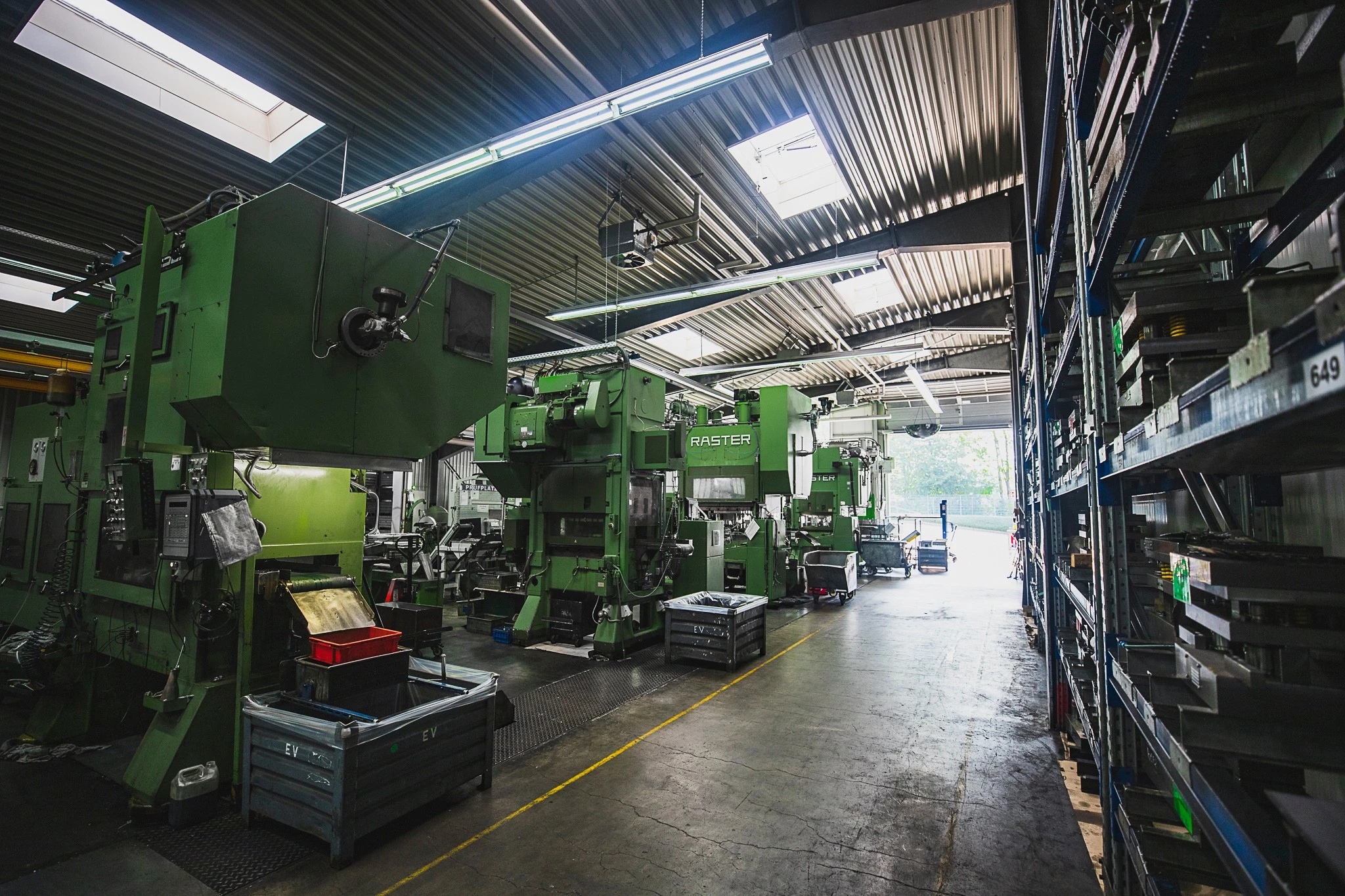

Die technische Leistungsfähigkeit der Stanztechnik wird wesentlich durch Presskraft, Werkzeuggröße, Bandbreite und Materialstärke bestimmt. Vogelsang fertigt auf Stanzautomaten mit 80 bis 250 Tonnen Presskraft. Die Stanzmaschinen können Bandbreiten bis 500 mm und Materialstärken von 0,2 bis 6 mm verarbeiten.

Die Presskraft von 80–250 t ermöglicht es, unterschiedliche Bauteilgrößen, Blechstärken und Umformanforderungen innerhalb der vorhandenen Fertigungskapazitäten zu bewerten. Entscheidend ist dabei nicht der reine Vergleich von Tonnenzahlen. Eine hohe Presskraft allein sagt wenig über die Eignung eines Prozesses aus.

Werkzeugaufbau, Materialfestigkeit, Schneidumfang, Umformgrad und gewünschte Bauteilgeometrie müssen gemeinsam betrachtet werden. Unsere Stanztechnik wird deshalb projektbezogen ausgelegt.

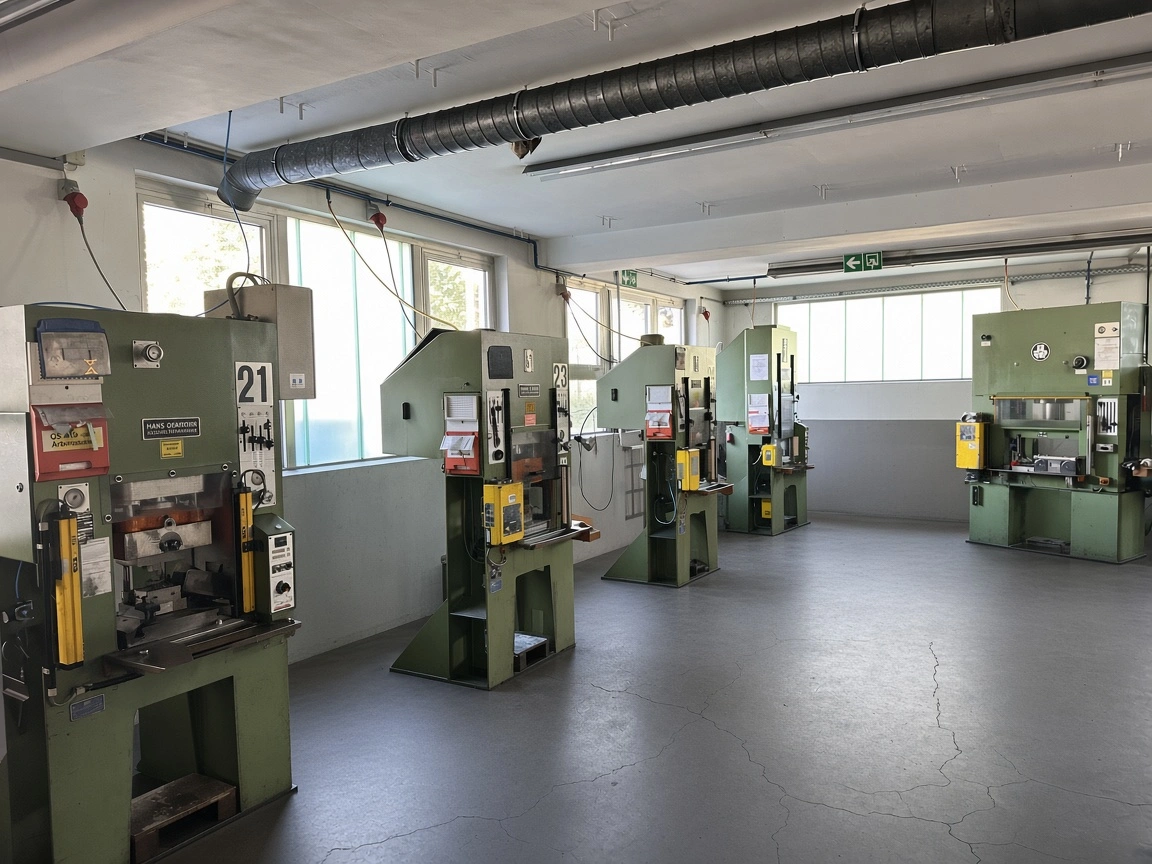

Für ergänzende Prozesse stehen Exzenterpressen bis 150 Tonnen sowie Hydraulikpressen bis 100 Tonnen zur Verfügung. Hydraulische Pressen können ihre Presskraft über den Arbeitshub gezielt bereitstellen und eignen sich damit für unterschiedliche Press- und Umformaufgaben. Tischlängen bis 2.000 mm erweitern den Spielraum für verschiedene Werkzeugkonzepte und Bauteilabmessungen.

Für Bauteile, bei denen das Pressen im Mittelpunkt steht, finden Sie weitere Informationen zu unseren Pressteilen.

Während der Serienfertigung wird die Stanztechnik durch automatische Presskraftüberwachung und Werkzeugüberwachungssysteme unterstützt. Eine korrekte Materialzuführung und Positionierung ist sowohl für die Qualität der Teile als auch für den Schutz des Werkzeugs relevant. Fehlpositionierungen können unerwünschte Werkzeugbelastungen verursachen. Die Überwachung des Fertigungsprozesses ist deshalb eng mit Maschinen- und Werkzeugtechnik verbunden.

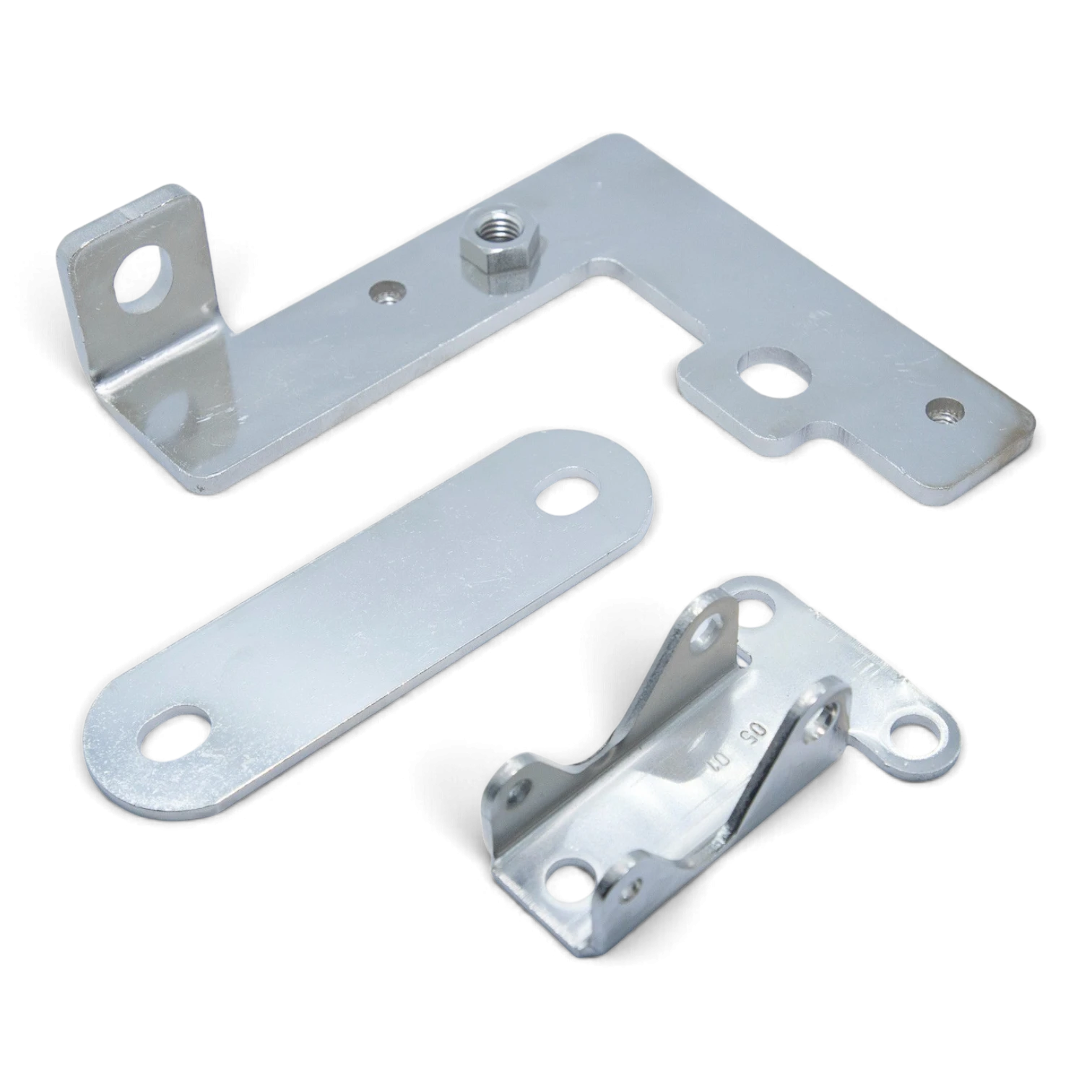

Bei der Metallverarbeitung verarbeitet Vogelsang nahezu sämtliche gängigen umformbaren Werkstoffe. Dazu gehören insbesondere:

• Stahl
• Edelstahl
• Aluminium
• Kupfer
• Messing
• Federstahl
• weitere umformbare Werkstoffe nach projektbezogener Prüfung

Diese Materialvielfalt eröffnet unterschiedliche Möglichkeiten innerhalb der Stanztechnik.

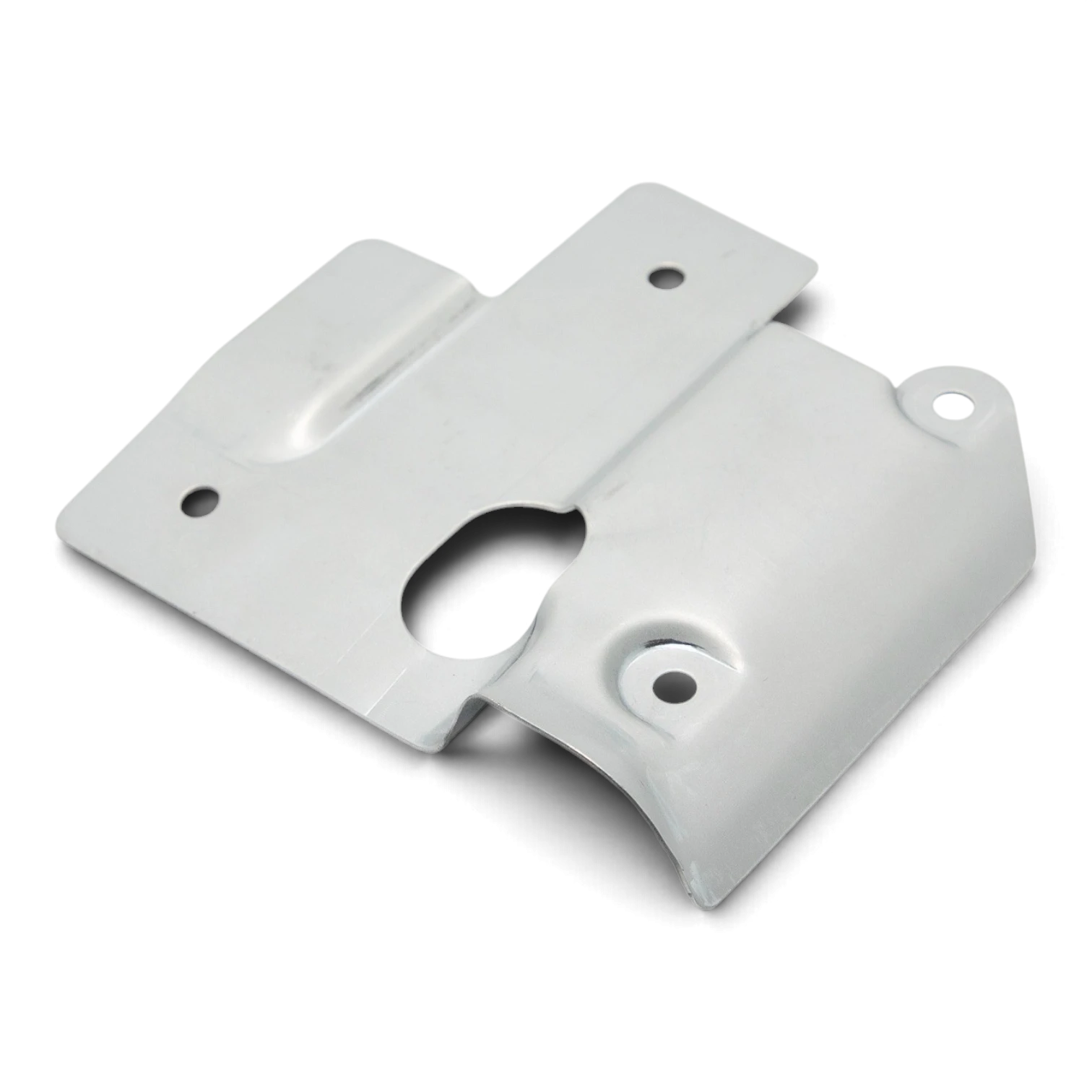

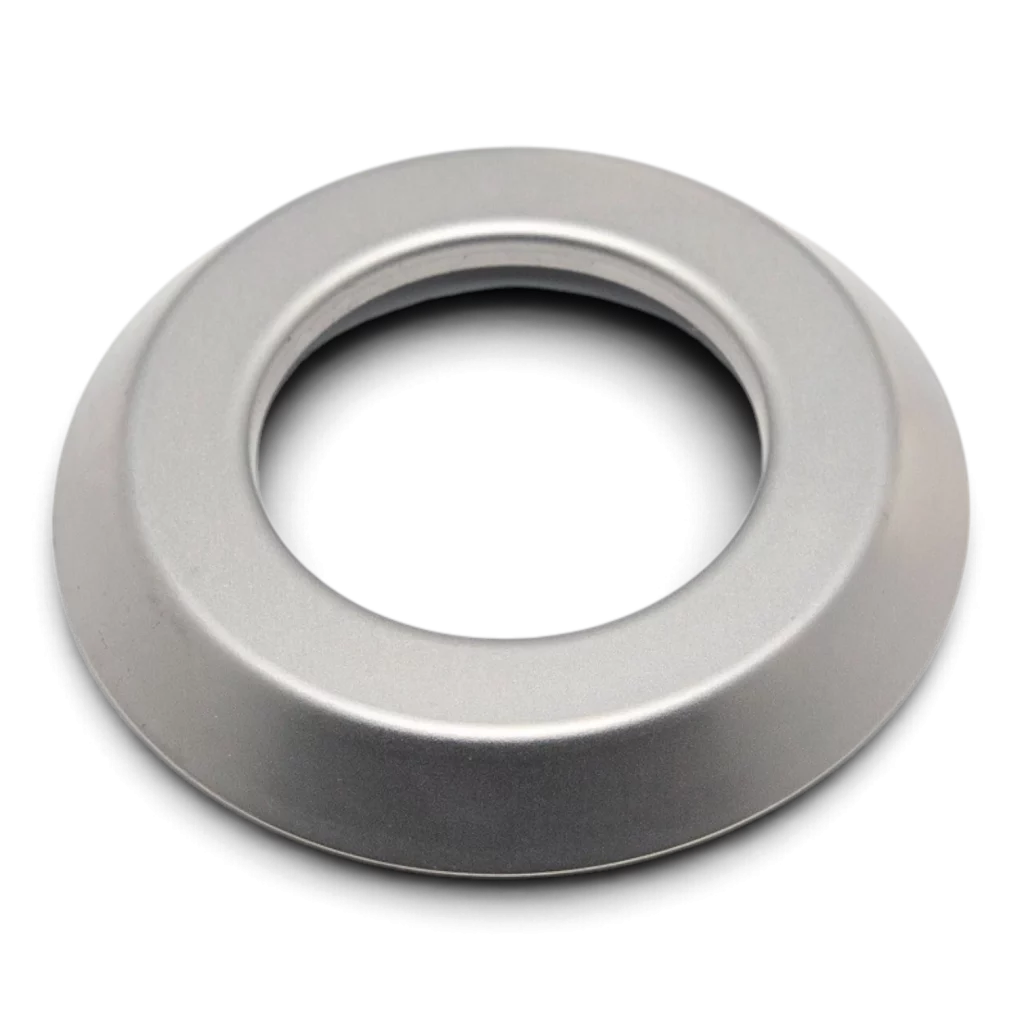

Stahl bildet die Basis für zahlreiche industrielle Produkte. Edelstahl eignet sich abhängig von der Anwendung für Bauteile mit spezifischen mechanischen oder korrosionsbezogenen Anforderungen. Aluminium ermöglicht leichte Konstruktionen. Kupfer und Messing kommen aufgrund ihrer Materialeigenschaften unter anderem für Anwendungen in Elektrotechnik, Fahrzeugelektrik und Verbindungstechnik infrage.

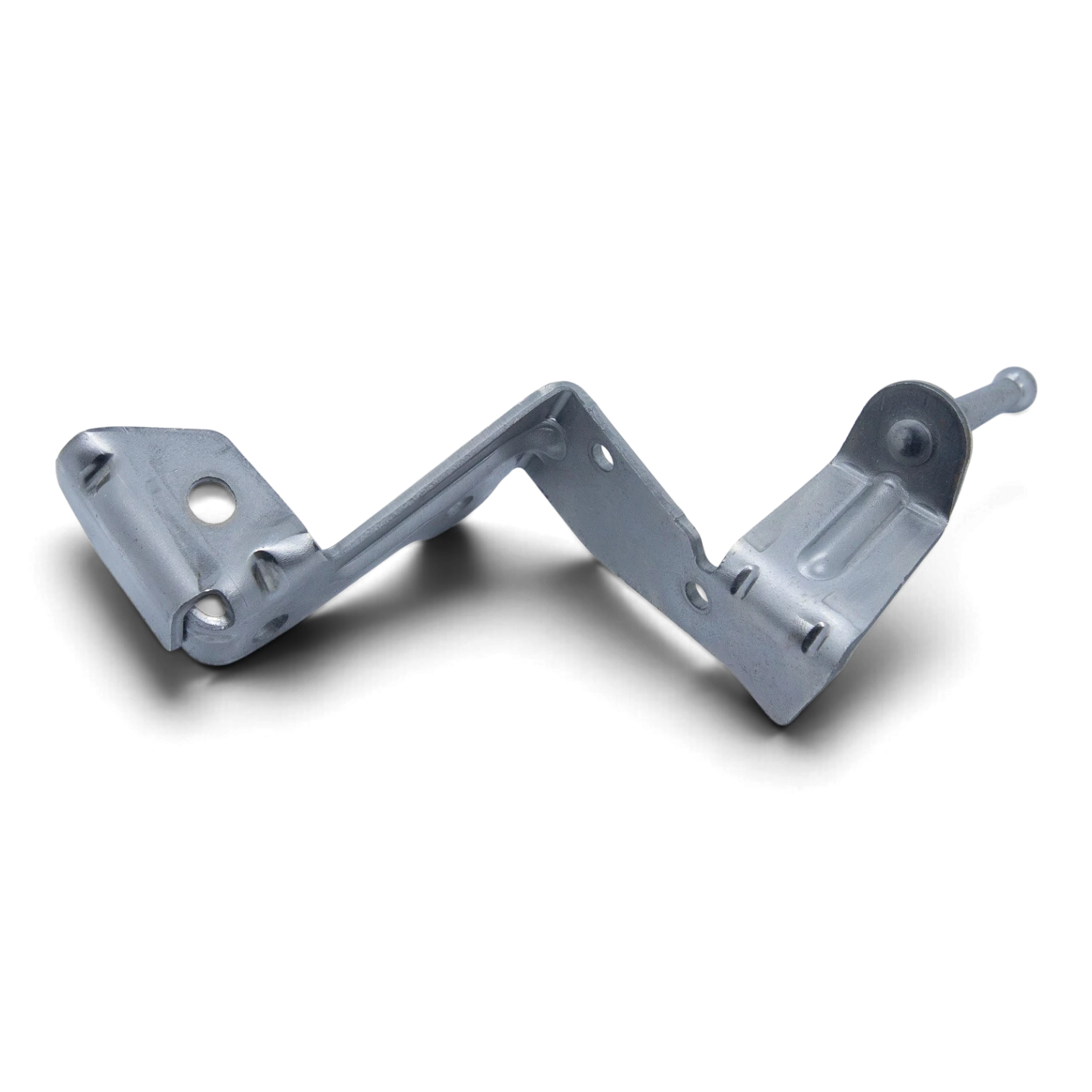

Für Präzisionsstanzteile und andere technisch anspruchsvolle Metallstanzteile werden Werkstoff und Blechstärken immer gemeinsam mit der Geometrie betrachtet. Ein Materialwechsel kann das Verhalten beim Stanzen, Biegen oder Tiefziehen verändern. Rückfederung, Eigenspannungen und Oberflächenanforderungen können sich ebenfalls auf Maßhaltigkeit und Prozessfenster auswirken.

Unsere Kompetenz liegt deshalb nicht allein in den Stanzmaschinen. Entscheidend ist die Abstimmung von Werkstoff, Werkzeug, Maschine, Bauteilgeometrie und Qualitätsanforderungen auf einen belastbaren Serienprozess.

Wirtschaftliche Stanztechnik beginnt häufig bereits in der Konstruktion. Änderungen an Radien, Konturen, Materialstärken oder Funktionsflächen können Auswirkungen auf Werkzeugaufbau und spätere Serienfertigung haben.

Vogelsang unterstützt Kunden deshalb bereits in der Produktentstehungsphase bei:

• Werkstoffauswahl

• Herstellbarkeitsanalysen

• Bauteilentwicklung

• Optimierung für die Serienfertigung

• Prototypenbau

• Serienplanung

Unsere Konstruktion arbeitet mit modernen 3D-CAD/CAM-Systemen. So können Bauteildaten, Werkzeuggeometrie und Fertigungsablauf früh zusammengeführt werden. Ziel ist eine technische Verbindung zwischen Produktentwicklung und Produktion.

Statt ein bereits vollständig festgelegtes Bauteil nachträglich an die Stanztechnik anzupassen, können fertigungsgerechte Lösungen früh in die Entwicklung einfließen. Dies schafft bessere Voraussetzungen für einen wirtschaftlich ausgelegten Serienprozess.

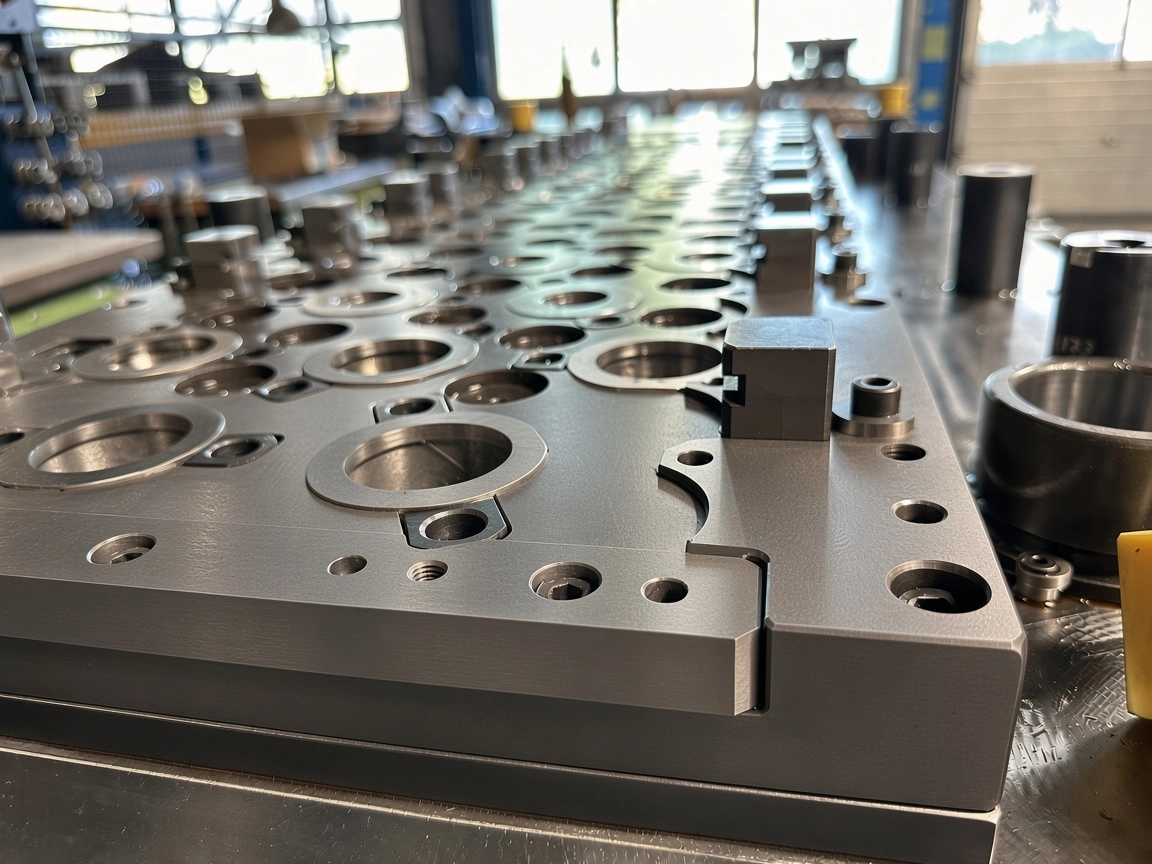

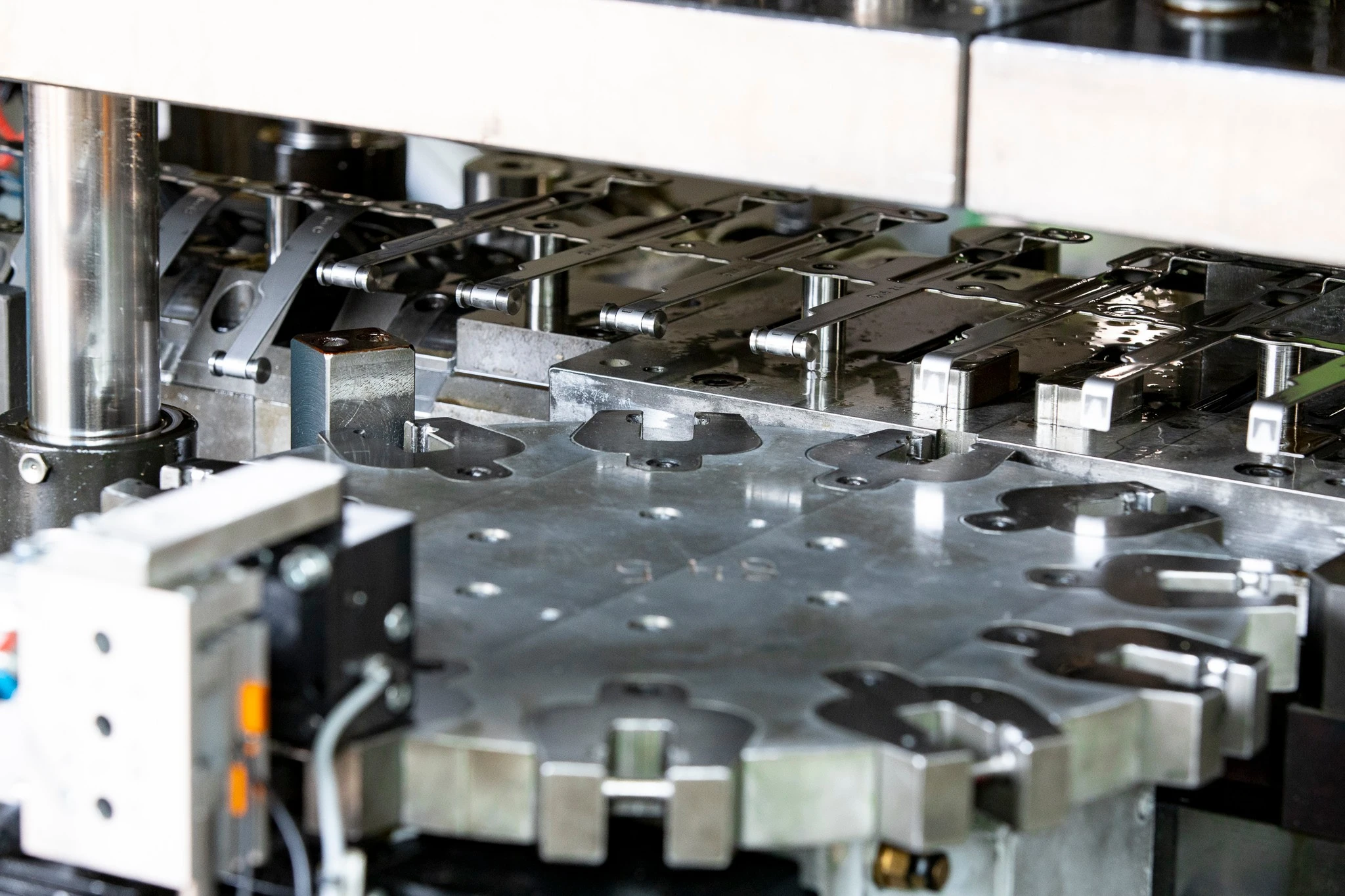

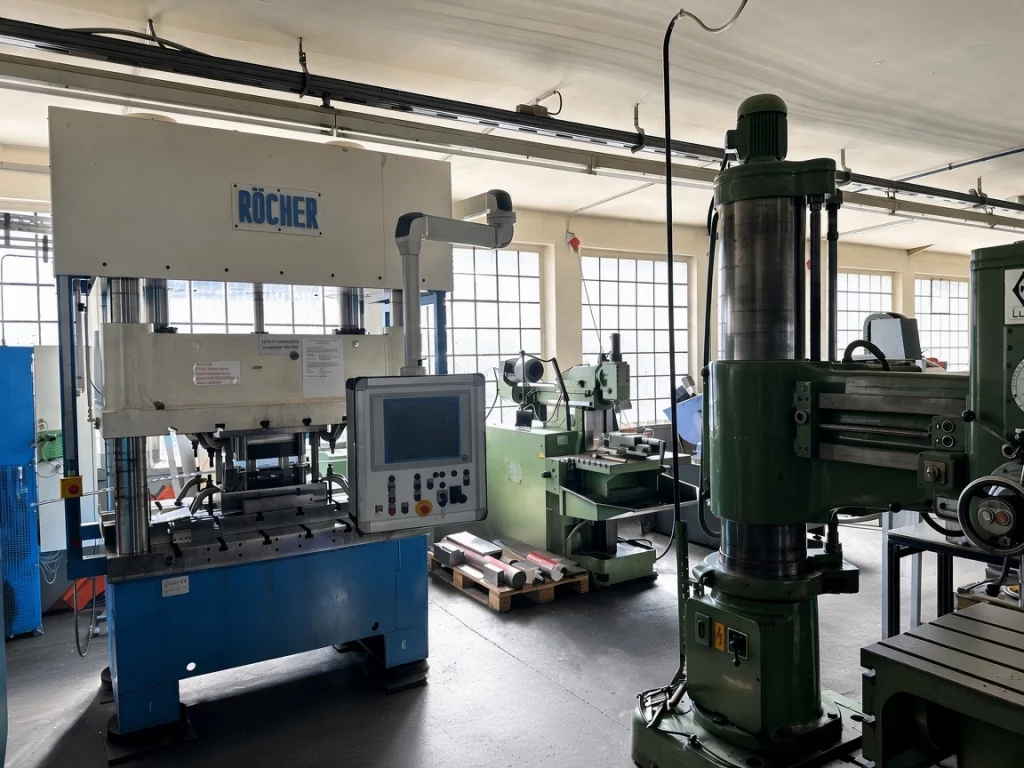

Ein zentraler Bestandteil dieser Kompetenz ist der eigene Werkzeugbau. Vogelsang entwickelt, konstruiert und fertigt Werkzeuge im eigenen Haus.

Das Leistungsspektrum umfasst:

• Werkzeugkonstruktion
• Werkzeugentwicklung
• Werkzeugfertigung
• Werkzeugänderungen
• Werkzeugwartung
• Werkzeugreparaturen
• Werkzeugoptimierung

Für die laufende Stanztechnik entstehen dadurch kurze Abstimmungswege zwischen Konstruktion, Werkzeugbau, Produktion und Qualitätssicherung.

Die Werkzeugauslegung richtet sich nach dem jeweiligen Prozess. Ein Schnittwerkzeug stellt andere Anforderungen als ein Werkzeug, das zusätzlich Biege-, Zieh- oder Umformoperationen integrieren muss. Bei geeigneten Bauteilen können mehrere Arbeitsschritte innerhalb einer abgestimmten Prozessfolge miteinander verbunden werden. Die konkrete Ausführung hängt von Geometrie, Material, Toleranzen und gewünschter Effizienz in der Serienfertigung ab.

Die eigene Werkzeugkompetenz bleibt auch während der Serienlaufzeit relevant. Verschleiß, Bauteiländerungen oder geänderte Anforderungen können direkt mit dem Werkzeugbau abgestimmt werden. Das erhöht die Flexibilität und reduziert die Abhängigkeit von externen Werkzeuglieferanten.

Für ergänzende Leistungen wie Oberflächenbeschichtungen oder Wärmebehandlungen arbeitet Vogelsang mit qualifizierten und langjährigen Partnerunternehmen zusammen.

Die Dienstleistungen von Vogelsang enden nicht mit dem eigentlichen Metallstanzen. Viele Metallstanzteile benötigen nach der Stanztechnik weitere Bearbeitungs- oder Montageschritte.

Je nach Projekt übernehmen wir unter anderem:

• Vernieten

• Taumelnieten

• Verpressen

• Verschweißen

• Bohren

• Gewindeschneiden

• Gewindeformen

• Einbringen von Verbindungselementen

• Montage

• Baugruppenfertigung

• Trovalisieren und Gleitschleifen

• Reinigung

• Entfettung

Dadurch können Teile nach der Stanztechnik gezielt für nachfolgende Produktions- oder Montageprozesse vorbereitet werden. Für Kunden reduziert sich die Zahl der Schnittstellen zwischen unterschiedlichen Lieferanten. Vogelsang bleibt als Partner über mehrere Fertigungsstufen hinweg in den Prozess eingebunden.

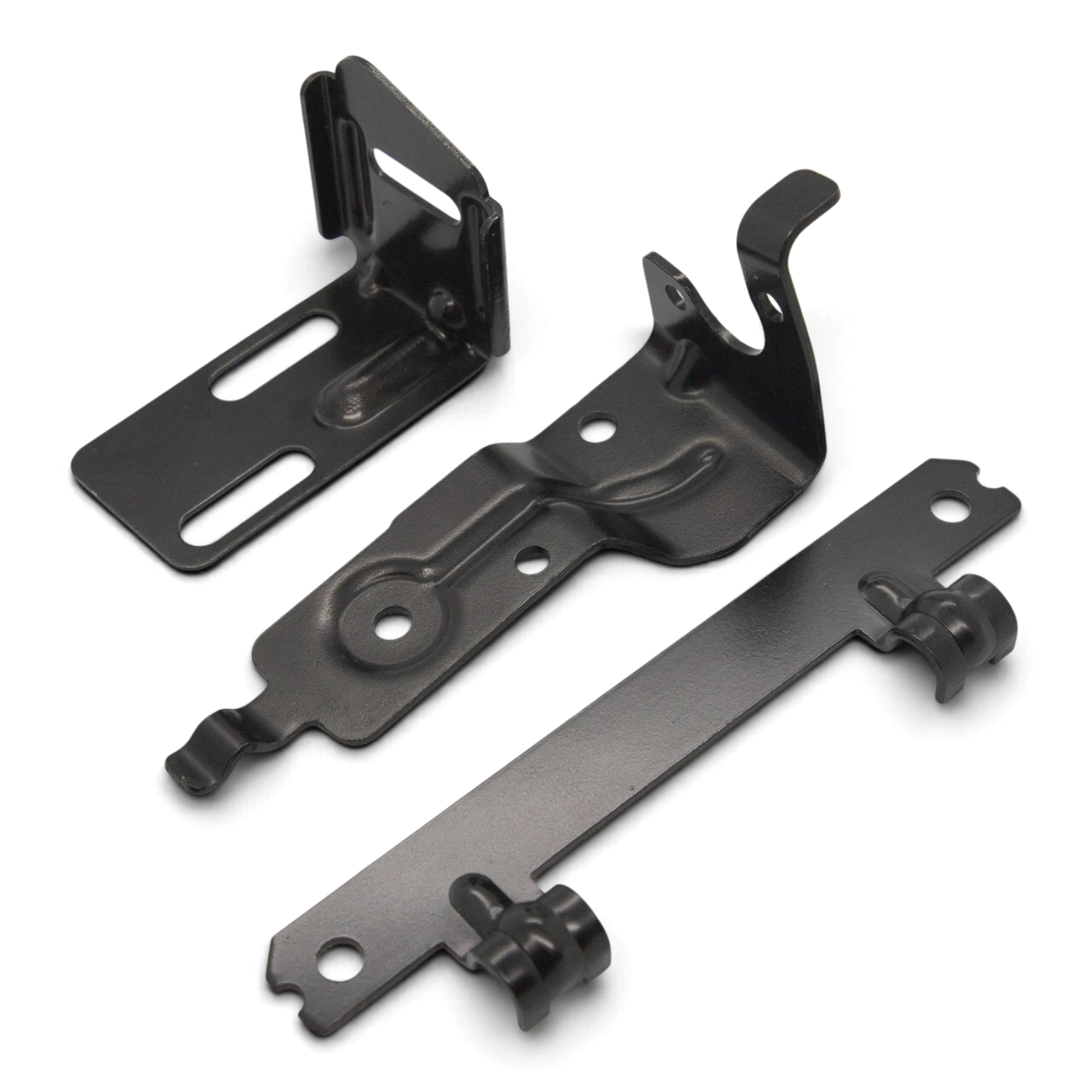

Die Verbindung von Stanztechnik, Weiterverarbeitung und Montage ist besonders für Produkte interessant, die nicht als einzelnes Rohteil, sondern als weiterbearbeitetes Bauteil oder komplette Baugruppe benötigt werden.

Einen Eindruck von bereits realisierten Stanz- und Umformteilen erhalten Sie in unserer Produktgalerie.

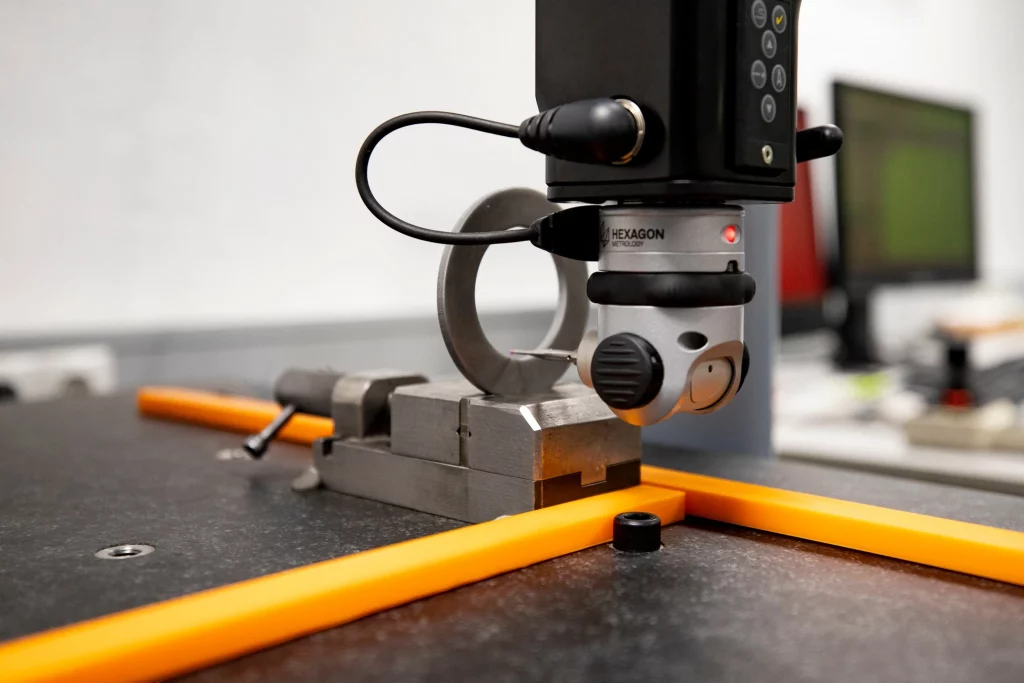

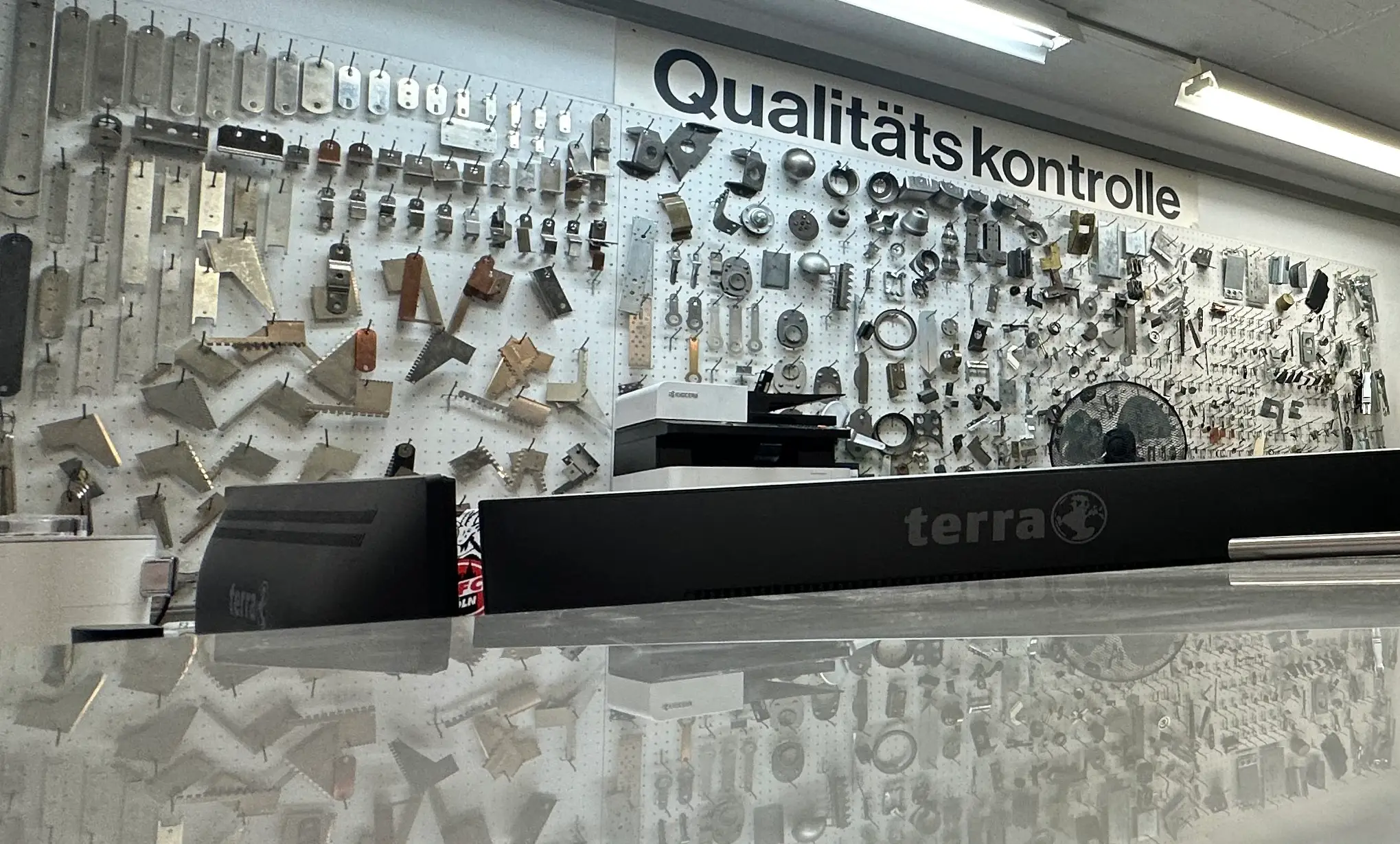

Gerade bei Präzisionsstanzteilen ist Qualitätssicherung eng mit der Produktion verzahnt. Die geforderte Präzision entsteht nicht allein durch die Stanzmaschine. Werkzeugzustand, Werkstoffschwankungen, Materialpositionierung und Umformverhalten wirken gemeinsam auf die Qualität der Teile.

Vogelsang setzt unter anderem auf:

• SPC-Prozessüberwachung
• automatische Presskraftüberwachung
• Werkzeugüberwachungssysteme
• optische Messsysteme
• computergestützte Prüfverfahren
• manuelle Qualitätskontrollen

Ein systematisch überwachter Prozess ermöglicht es, Abweichungen während der Fertigung zu erkennen und zu bewerten. Gerade bei wiederkehrenden Präzisions-Stanzteilen bildet diese Prozesskontrolle die Grundlage für eine definierte Wiederholgenauigkeit innerhalb der projektspezifischen Anforderungen.

Auch die Belastbarkeit eines Stanzteils muss im Zusammenhang mit Werkstoff, Geometrie und späterem Einsatz betrachtet werden. Produkte werden deshalb nicht anhand eines pauschalen Qualitätsniveaus beurteilt. Maßgeblich sind die technischen Anforderungen des jeweiligen Projekts und die daraus abgeleiteten Prüfmerkmale und Toleranzen.

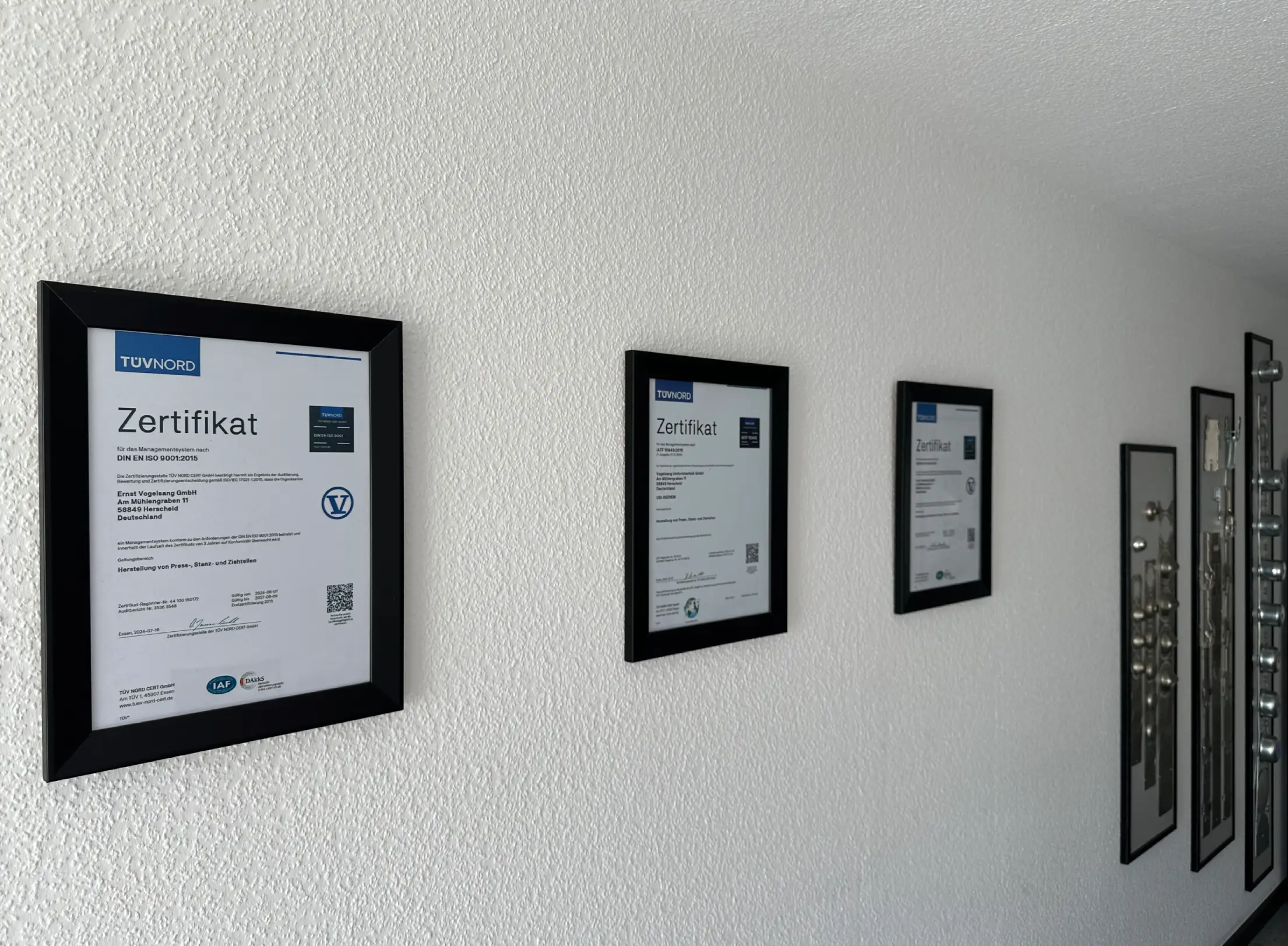

Das Qualitätsmanagement von Vogelsang ist zertifiziert nach:

• IATF 16949:2016
• DIN EN ISO 9001:2015
• DIN EN ISO 14001:2015

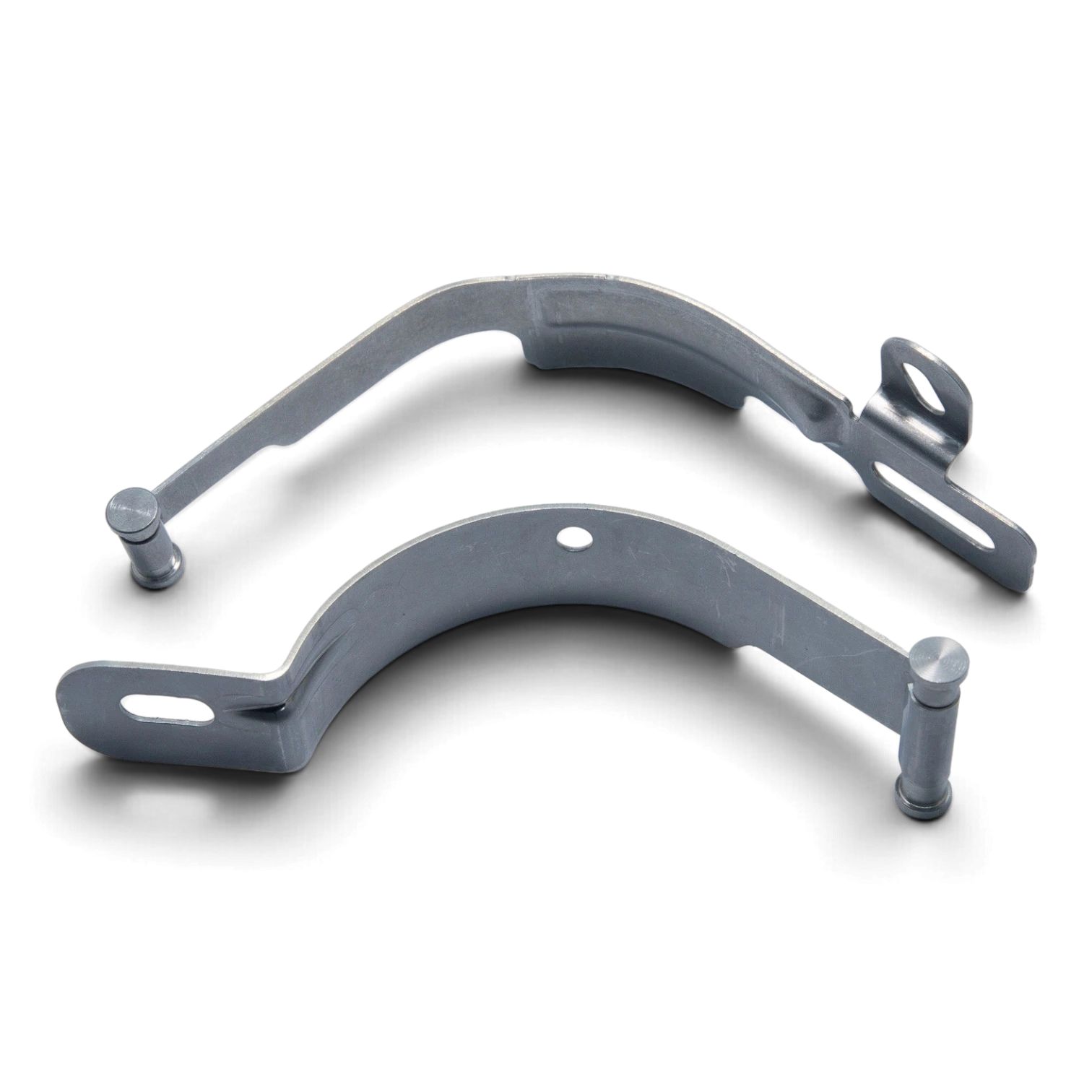

Insbesondere die IATF 16949 bildet einen klar definierten Rahmen für anspruchsvolle Serienprozesse und Projekte aus dem Automotive-Umfeld. Die Stanztechnik von Vogelsang ist jedoch bewusst branchenübergreifend ausgerichtet.

Als Stanztechnik Hersteller mit Sitz in Deutschland verbindet Vogelsang mehr als 75 Jahre Erfahrung mit eigenem Werkzeugbau und einem Maschinenpark für unterschiedliche Serienanforderungen. Seit der Gründung 1949 hat sich die Metallverarbeitung technisch kontinuierlich entwickelt. Unser Anspruch ist dabei gleich geblieben: Aus den Anforderungen des Kunden einen technisch belastbaren und wirtschaftlich geeigneten Fertigungsprozess zu entwickeln.

Unsere Stanztechnik richtet sich an Unternehmen, die einen langfristigen Partner und Lieferanten für kundenspezifische Serienbauteile suchen.

Wir fertigen unter anderem für:

• Automobilindustrie
• Fahrzeugelektrik
• Elektrotechnik
• Beschlagtechnik
• Armaturenindustrie
• Fenstertechnik
• Pumpenindustrie
• Werkzeugindustrie
• Möbelindustrie
• Haushaltsgeräte
• Verbindungstechnik
• Heiztechnik
• Sicherheitstechnik
• Bauindustrie

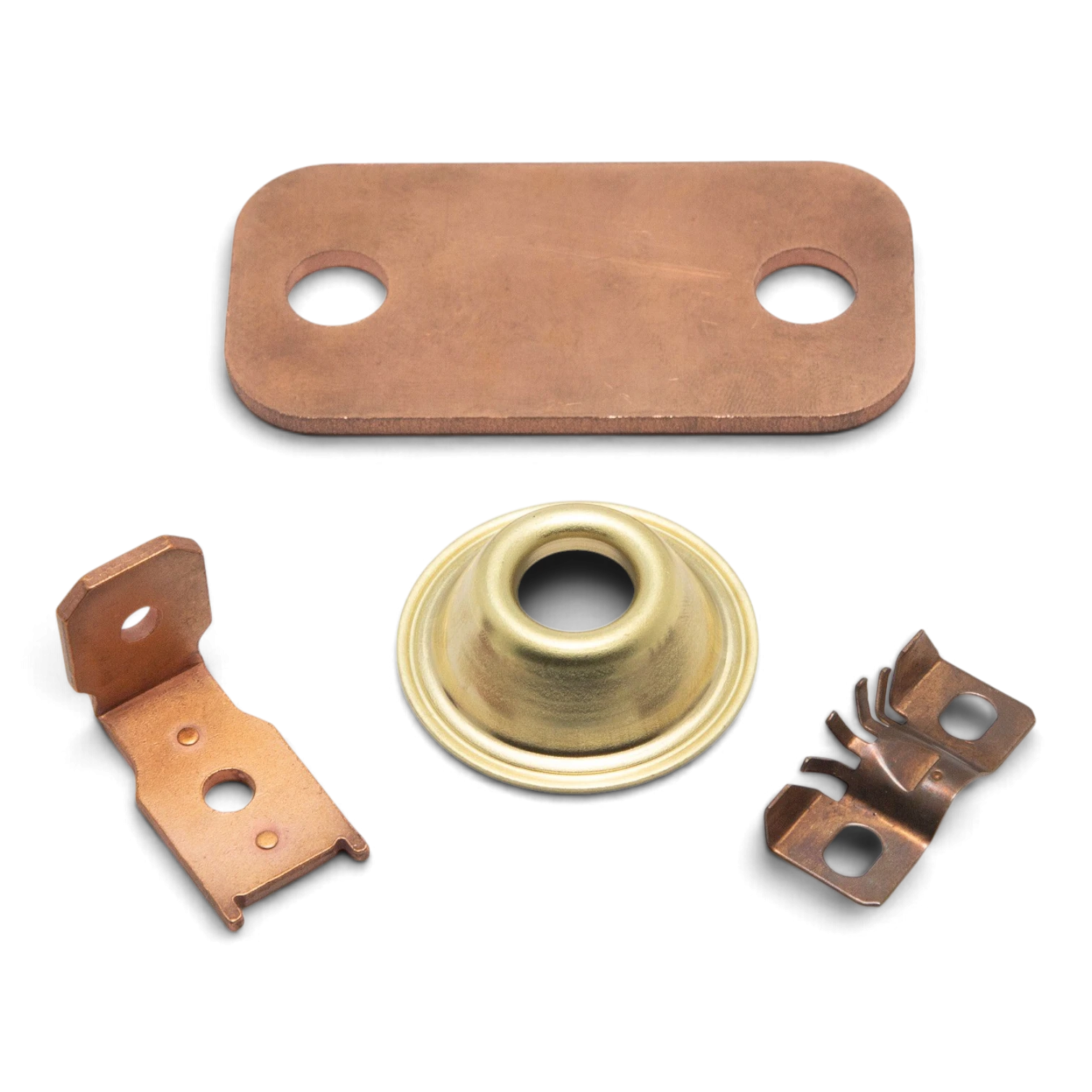

In der Elektrotechnik und Fahrzeugelektrik können beispielsweise leitfähige Werkstoffe wie Kupfer oder Messing gefragt sein. In anderen Anwendungen stehen Festigkeit, Korrosionsverhalten oder die spätere Verbindung mit weiteren Komponenten im Vordergrund. Auch Komponenten für Anwendungen wie Steckverbinder oder Busbars können hohe Anforderungen an Geometrie, Werkstoff und Präzision stellen. Ob ein konkretes Teil in unserem Fertigungsspektrum wirtschaftlich realisierbar ist, prüfen wir anhand Ihrer Zeichnung, Materialvorgabe und technischen Anforderungen.

Vogelsang verbindet mehrere Leistungen innerhalb einer abgestimmten Prozesskette:

• Erfahrung in der Stanz- und Umformtechnik seit 1949
• Entwicklung und Konstruktion mit 3D-CAD/CAM
• eigener Werkzeugbau
• Stanzautomaten mit 80–250 t Presskraft
• Materialstärken von 0,2–6 mm
• Bandbreiten bis 500 mm
• umfangreiche Weiterverarbeitung
• Baugruppenfertigung
• prozessbegleitende Qualitätssicherung
• IATF-zertifizierte Serienfertigung

Für internationale Projekte ist Vogelsang ebenfalls aufgestellt und betreut Unternehmen in verschiedenen europäischen Ländern. Auch Anfragen aus der Schweiz und anderen europäischen Märkten können projektbezogen bewertet werden. Im Mittelpunkt stehen eine technisch abgestimmte Serienversorgung und eine verlässliche Lieferung.

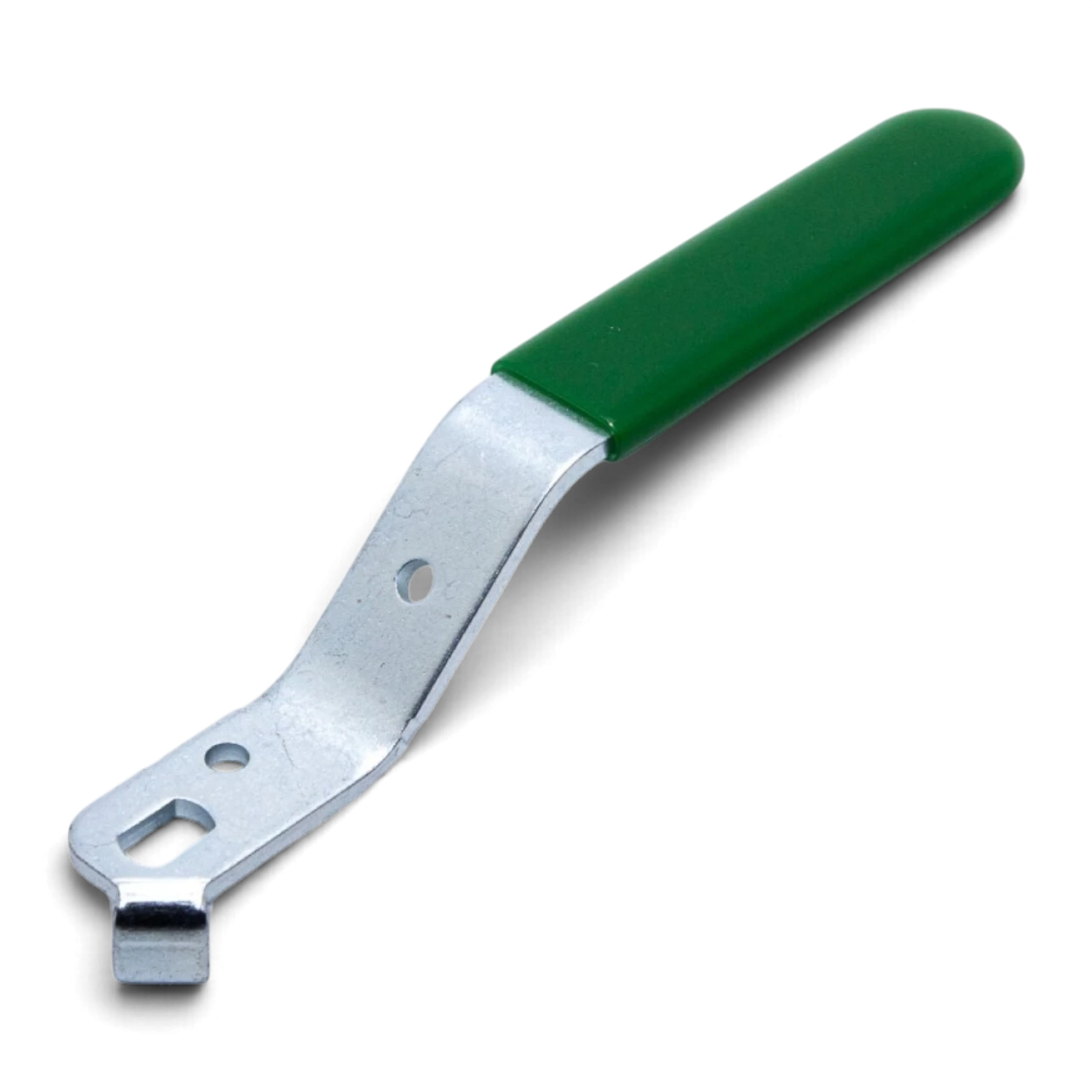

Auch bei Projekten, die Metall mit Kunststoff verbinden, steht ein passender Partner innerhalb des Unternehmensumfelds zur Verfügung. Über die enge Zusammenarbeit mit der Hesener GmbH können Kunststoff-Spritzguss und Hybridbauteile ergänzt werden. Umgekehrt unterstützt Vogelsang Projekte, bei denen umfangreiche Stanztechnik oder Umformtechnik benötigt wird.

Sie planen ein neues Produkt, möchten ein bestehendes Stanzteil neu vergeben oder einen Serienprozess technisch neu bewerten? Senden Sie uns Ihre Zeichnung, Ihren Datensatz, die Materialvorgabe oder Ihre technischen Anforderungen.

Wir prüfen gemeinsam:

• Herstellbarkeit des Bauteils
• geeigneten Werkstoff
• erforderliche Presskraft
• Werkzeugkonzept
• Stanz- und Umformoperationen
• Weiterverarbeitung
• Qualitätssicherung
• wirtschaftliche Serienfertigung

So erhalten Sie nicht nur einzelne Teile, sondern einen Partner für die gesamte technische Umsetzung Ihres Stanzprojekts.
